操作冲击放电电压特点

极不均匀场中，操作冲击特点
　　作用时间介于工频和雷击之间，在均匀、稍不均匀场中，操作冲击50%，雷U₅₀，直击穿在峰值附近工频放电电压中的值几乎相同，分散不大。
　　（1）U形曲线
　　实验证明：间隙电压随波前时间增加而减压少，100 -500 达最低值，半峰时间影响小，间隙发生在波峰或之上。
　　
　　图2-22 间隙电压梯度（每米）与时间关系
　　50%击穿电压具有最小值,
　　临界波前时间
　　其他形式气隙也存在U形曲线规律
　　棒-板及其他间隙操作波击穿电压甚至比工频电压低
　　解释：
　　（2）极性效应
　　各种电场结构，正极性操作50%击穿电压比负极性低，更危险。
　　棒-板间隙击穿电压《棒-棒间隙，设计时避免棒-板间隙
　　（3）饱和现象
　　

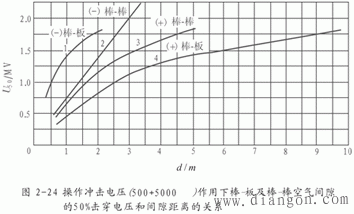

　　图2-24 长间隙下光导形成之后，放电更易发展，雷电冲击不明显。
　　（4）分散性大
　　比雷击大，集中电极比伸长电极甚。
　　（5）邻近效应
　　电场分布对U₅₀影响大，接地物体靠近放电间隙会显著降低正极性击穿电压。
　　（6）U₅₀击穿电压极小值经验公式
　　　　　
　　结论：影响冲击U₅₀因素很多，工程设计上，不能仅靠计算确定尺寸，而且无法缩小尺寸做试验，1:1模型试验，工作量及财力消耗大。
