DDA法圆弧插补
时间：2023-03-11来源：佚名
|

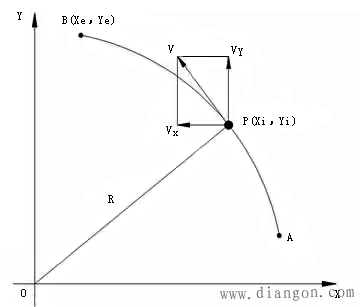

以第一象限逆圆弧为例，刀具沿半径为R的逆圆弧AB的切线方向进给，速度为V，P（xi，yj）为动点，则
当刀具沿圆弧切线方向匀速进给，可认为比例常数k为常数。在一个单位时间间隔△t内，X和Y方向上的移动距离微小增量△x、△y应为

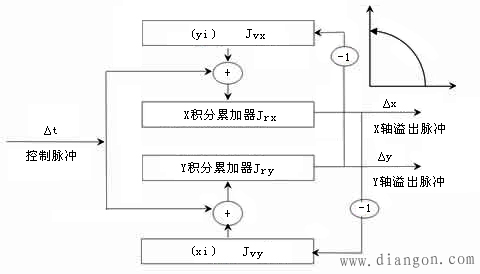

插补时JRY每溢出一个△y脉冲，JVX加“1”；JRX溢出一个△x脉冲时，JVY减“1”。 圆弧插补终点判别采用两个计数器；直线插补迭代2n次。 | ||||||||||||||||||||||||||||||||||||||||||||||
