什么是编码器

什么是编码？例如，装电话要给个电话号码，寄信要有邮政编码等，这些都是编码。一般地讲，用数字或某种文字和符号来表示某一对象或信号的过程，称为编码。

十进制编码或某种文字和符号的编码难于用电路来实现。在数字电路中，一般用的是二进制编码。二进制只有0和1两个数码，可以把若干个0和1按一定规律编排起来组成不同的代码(二进制数)来表示某一对象或信号。一位二进制代码有0和1两种，可以表示两个信号；两位二进制代码有00，01，10，11四种，可以表示四个信号。n位二进制代码有种，可以表示个信号。这种二进制编码在电路上容易实现。下面仅讨论二-十进制编码器。

二-十进制编码器是将十进制的十个数码0，1，2，3，4，5，6，7，8，9编成二进制代码的电路。输入的是0~9十个数码，输出的是对应的二进制代码。这二进制代码又称二-十进制代码，简称BCD码。编码过程如下：

1、确定二进制代码的位数

因为输入有10个数码，而3位二进制代码只有8种组合，所以输出的应是4位(，取n=4)二进制代码。这种编码器通常称为10/4线编码器。

2、列编码表

4位二进制代码共有16种状态，其中任何10种状态都可表示0~9十个数码，方案很多。最常用的是8421编码方式，就是在4位二进制代码的16种状态中取出前面10种状态，表示0~9十个数码，后面6中状态去掉，见表1。二进制代码各位的1所代表的十进制数从高位到低位依次为8，4，2，1，称为“权”，而后把每个数码乘以各位的“权”，相加，即得出该二进制代码所表示的一位十进制数。例如1001，这个二进制代码就是表示

3、由编码表写出逻辑式

4、由逻辑式画出逻辑图

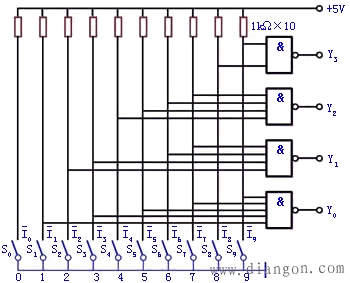

图1 十键8421码编码器的逻辑图

计算机的键盘输入电路就是由编码器组成。图1是有10个按键的8421码编码器的逻辑图。按下某个按键，输入相应的一个十进制数码。例如，按下键，输入5，即，，输出为0101，即将十进制数码5编成二进制代码0101。按下键，则输出为0000。
