1. 戴维宁定理的验证

（1）有源二端电路N的伏安特性测试

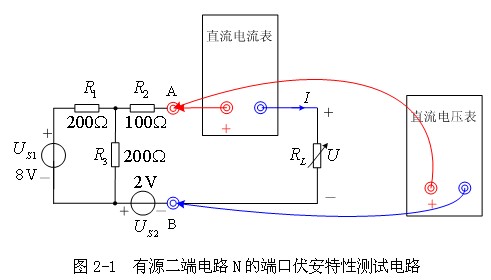

电路如图所示，A、B端左侧的电路是一给定的有源二端电路N，其伏安特性的测量同实验一（通过改变负载测得）。数据填入表1中。注意：接线应该‘先串后并’，且接线或换接电路时均不能带电操作。

在表1中，当 时，电压表所测数据就是有源二端电路N的开路电压，记为，当时，电流表所测数据就是有源二端电路N的短路电流，记为，根据这两个数据可计算出 （）。

表1 计算：

（2）戴维宁等效电路的伏安特性测试

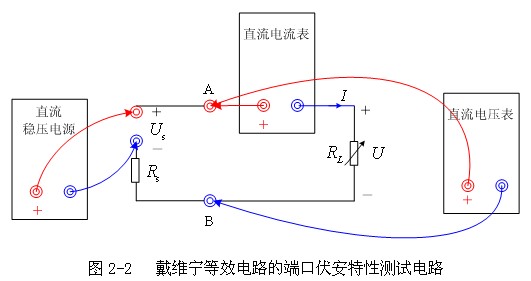

电路如图2-3所示，A、B端左侧的电路是图2-2电路N的戴维宁等效电路，根据戴维宁定理，，所以将图2-3中的调节成表1中所测的的大小，将调节成的大小，测量出等效电路的伏安特性，数据填入表2中。

表2

比较上面测得的图2-2和图2-3两个二端电路的伏安特性，根据它们是否在误差范围内相同，从而得出戴维宁定理是否成立的结论。

2. 叠加定理的验证

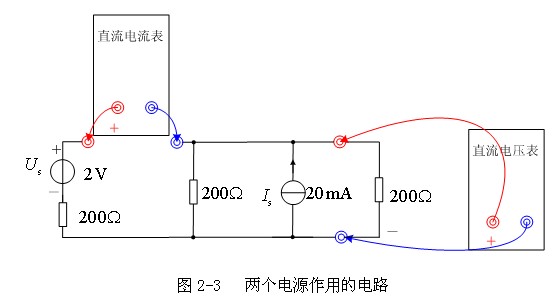

电压源和电流源共同作用的电路如图2-4所示。测出电压表和电流表的读数记录在表2-3中。然后将电流源拆除，断开原连接处，测量单独作用时，电压表和电流表的读数，记录在表2-3中。最后将电压源拆除，短接原连接处，重新接上电流源，测量单独作用时，电压表和电流表的读数，记录在表2-3中。

表2-3

若时间允许，同学们也可以自己设计电路测试戴维宁定理，叠加定理的正确性。

注意：由于要测二端电路N的开路电压和短路电流，所以，所设计的二端电路N必须能允许开路、短路的情况发生。且要求先理论计算，再实际测量。
