射极输出器

图1 射极输出器的直流通路

共发射极接法的放大电路都是从集电极输出的。而射极输出器(其电路如图1所示)是从发射极输出。在接法上是一个共集电极电路；因为电源对交流信号相当于短路，故集电极成为输入与输出电路的公共端。对射极输出器，要注意其特点和用途。

1、静态分析

由图1所示的射极输出器的直流通路可确定静态值。

　　　(1)

　　　(2)

　　　(3)

2、动态分析

(1) 电压放大倍数

图2 射极输出器	图3 射极输出器的微变等效电路

由图10.14所示的射极输出器的微变等效电路可得出

式中

因，故，两者同相，大小基本相等。但略小于，即接近1，但恒小于1。

(2) 输入电阻

射极输出器的输入电阻也可以从图10.14所示的微变等效电路经过计算得出，即

　　　(4)

其阻值很高，可达几十千欧到几百千欧。

(3) 输出电阻

由于，当一定时，输出电压基本保护不变。这说明射极输出器具有恒压输出特性，故其输出阻值很低。输出电阻(不在此推导)

　　　(5)

一般只有几十欧。式中。

综上所述，射极输出器的主要特点是：电压放大倍数接近1；输入电阻高，输出电阻低。因此，它常被用作多级放大电路的输入级或输出级。

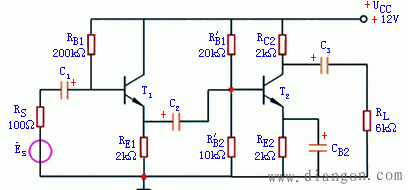

图4 例的阻容耦合两级放大电路

例、今将图2的射极输出器与图1的共发射极放大电路组成两极放大电路，如图4所示。已知，，，，。后级的数据同例，即，，，，，。试求：(1)前后级放大电路的静态值；(2)放大电路的输入电阻和输出电阻；(3)各级电压放大倍数，及两极电压放大倍数。

解：

图4为两极阻容耦合放大电路，两极之间通过耦合电容及下级输入电阻连接，故称为阻容耦合。由于电容有隔直作用，它可使前、后级的直流工作状态相互之间无影响，故各级放大电路的静态工作点可以单独考虑。耦合电容对交流信号的容抗必须很小，其交流分压作用可以忽略不计，以使前级输出信号电压差不多无损失地传送到后级输入端。

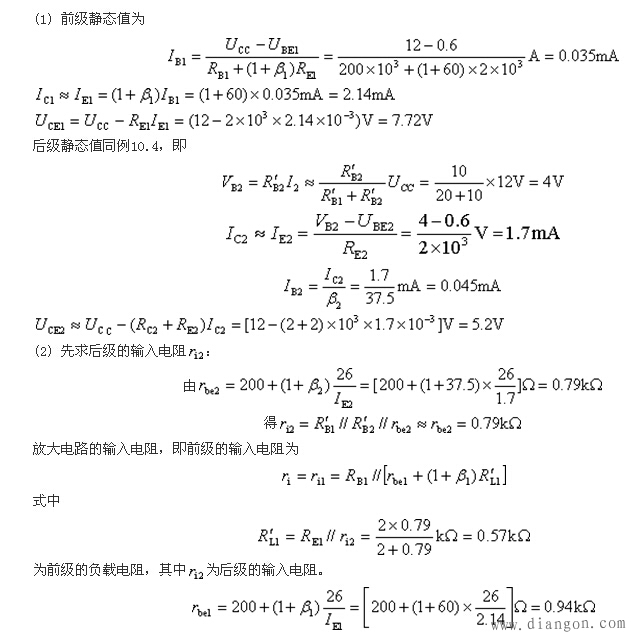

(1) 前级静态值为

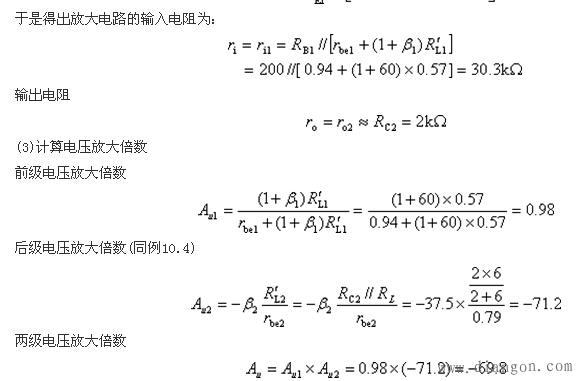

可见，输入级采用射极输出器后，放大电路的输入电阻()比例10.4中的输入电阻()高出很多。
