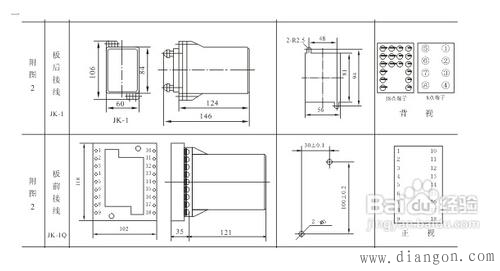

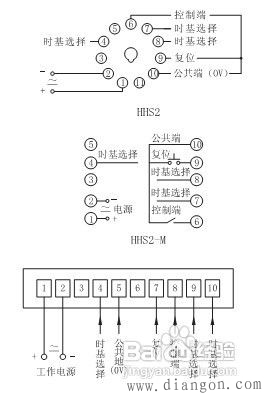

中间继电器接线图图解

所谓中间继电器就是用于继电保护与自动控制系统中，以增加触点的数量及容量。 它用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。 它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。新国标对中间继电器的定义是K，老国标是KA。一般是直流电源供

中间继电器作用是用来传递信号或同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件，它的结构和交流接触器基本相同，只是电磁系统小些，触点多些。
　　继电器的工作原理是当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。在此过程中，继电器主要起了传递信号的作用。
　　常用的中间继电器主要有JZ7系列和JZ8系列两种，后者是交直流两用的。在选用中间继电器时，主要是考虑电压等级以及常开和常闭触点的数量。

1．机械调整：
　　a. 用手将电磁铁的唧子按到吸合位置，延时机构应立即启动，直至延时触点闭合为止，此时瞬动触点应可靠转换。
　　b. 释放唧子时（在工作位置）动触点应迅速返回原位，瞬动动断触点闭合，动合触点应断开。
　　c 检查继电器内部接线的牢靠程度及所有螺钉，螺母是否紧固。
　　d. 当唧子吸入电磁铁时，唧子端部的动片不得与延时机构中的扇形齿板相碰，若相碰时，可将动片下移至适当位置，然后将螺钉固紧。
　　e. 当两副主触点的指针指示在零位时， 第一副动触点的中心应与滑动主触点的中心相切。第二副动触点的中心应与终止主触点的中心相切（目视），并有不小于0.5mm的超行程。
　　f. Γ形动板在任何位置，均应使瞬动切换触点的动断触点可靠断开（两触点距离不得小于1.5mm），动合触点可靠闭合（超行程不小于0.5mm）。
2．电气性能校验及调整：
　　a. 动作电压：在70％额定电压下冲击地加电压于继电器线圈，此时继电器应可靠地动作，若动作电压过高，应检查塔形弹簧弹力是否过强，唧子在黄铜管内磨擦是否较大，瞬动动合触点压力是否过大，应调整瞬动触点压力，以便达到动作电压。

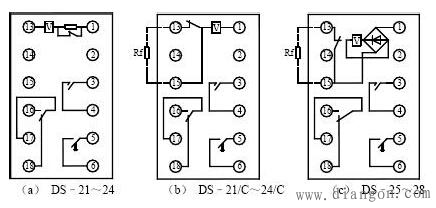

　　注：DS–21／C～DS–24／C加75％额定电压；DS–25～DS–28加85％额定电压。
b. 返回电压：当继电器电压降至5％额定电压，继电器不能可靠返回原位时，应检查唧子与铜管之间摩擦是否过大，塔形弹簧弹力是否较弱，动触点与静触点超行程是否过大，如果是，均应适当调整或更换。
　　c. 动作时间检验：
⑴　延时一致性：在同一整定点上10次测量中最大与最小值之差，不应超出表2规定。
⑵　整定值误差：10次测量平均值与整定值之差不应超过表3规定。
　 d. 触点工作可靠性检验：检验根据实际所带负荷情况检查滑动、瞬动及终止触点工作的可靠性，触点在闭合和断开中不应发生火花和弧光。
