限流电抗器的型号及基本参数
1.限流电抗器按下述情况划分类型： (1)结构特征--水泥柱式；夹持式； (2)线圈连接--单线圈；分裂线圈(双臂)； (3)冷却方式--干式自冷；油浸自冷； (4)导线材料--铜；铝。

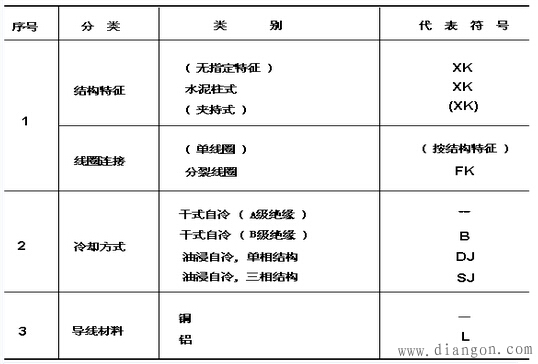

2.分类的代号按表1所列：

表1
注：①夹持式的结构暂暂不作为指定特征。
②限流电抗器的基本型号应以表1所列代表符号按顺序组成，其后用数字表明必要的基本参数，成为产品的型号。
例1：水泥柱式限流电抗器，电压级次6千伏，额定电流200安，电抗8%，型号为NK6-200-8同上，但为铝线的，型号为：NKL6-200-8
例2：分裂线圈的限流电抗器，电压级次10千伏，额定电流两臂各为600安，每臂电抗6%，型号为：FK10-2×600-6
例3：油浸自冷式三相限流电抗器，电压级次35千伏，额定电流500安，电抗10%，型号为：XKSJ35-500-10 3.限流电抗器的额定电抗(分裂线圈时，为每臂电抗)，当以其电压级次折算到相电压并以百分数表示时，应为下列之一：
3、4、5、6、8、10、12%
4.限流电抗器按下列规格制造：

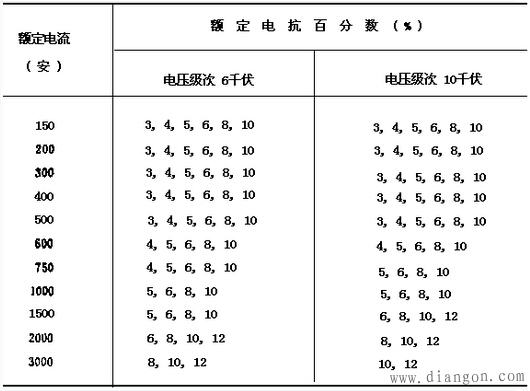

(1)水泥柱式限流电抗器的电压级次，额定电流及额定电抗百分数的标准组合如表2：

表2

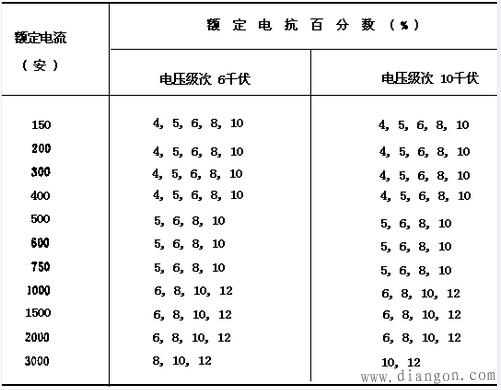

(2)水泥柱式分裂限流电抗器的电压级次，额定电流及额定电抗百分数的标准组合表3：

表3
注：①表3中额定电流，额定电抗百分数皆为分裂电抗器-臂的数值。 ②分裂电抗器两臂间耦合系数在0.4～0.6之间。
(3)限流电抗器在额定电流为100安及以下时均可制成夹持式结构：电压级次为35千伏及以上时，制成油浸式结构。
对夹持式与油浸式电抗器的具体规格本标准不予规定。
