什么是熔断器？常用熔断器有哪些？

熔断器是一种简单而有效的保护电器。在电路中主要起短路保护作用。主要由熔体和安装熔体的绝缘管(绝缘座)组成。使用时，熔体串接于被保护的电路中，当电路发生短路故障时，熔体被瞬时熔断而分断电路，起到保护作用。

常用的熔断器

（1）插入式熔断器

如图1所示，它常用于380V及以下电压等级的线路末端，作为配电支线或电气设备的短路保护用。

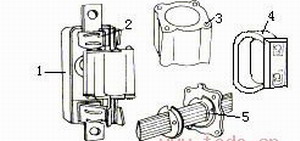

图1插入式熔断器

1-动触点 2-熔体 3-瓷插件 4-静触点 5-瓷座

（2）螺旋式熔断器

如图2所示。熔体上的上端盖有一熔断指示器，一旦熔体熔断，指示器马上弹出，可透过瓷帽上的玻璃孔观察到，它常用于机床电气控制设备中。螺旋式熔断器。分断电流较大，可用于电压等级500V及其以下、电流等级200A以下的电路中，作短路保护。

图2 螺旋式熔断器

1-底座 2-熔体 3-瓷帽

（3）封闭式熔断器

封闭式熔断器分有填料熔断器和无填料熔断器两种，如图3和图4所示。有填料熔断器一般用方形瓷管，内装石英砂及熔体，分断能力强，用于电压等级500V以下、电流等级1KA以下的电路中。无填料密闭式熔断器将熔体装入密闭式圆筒中，分断能力稍小，用于500V以下，600A以下电力网或配电设备中。

图3 无填料密闭管式熔断器

1-铜圈2-熔断管3-管帽 4-插座 5-特殊垫圈6-熔体7-熔片

图4 有填料封闭管式熔断器

1-瓷底座2-弹簧片3-管体 4-绝缘手柄5-熔体

（4）快速熔断器

快速熔断器主要用于半导体整流元件或整流装置的短路保护。由于半导体元件的过载能力很低。只能在极短时间内承受较大的过载电流，因此要求短路保护具有快速熔断的能力。快速熔断器的结构和有填料封闭式熔断器基本相同，但熔体材料和形状不同，它是以银片冲制的有V形深槽的变截面熔体。

（5）自复熔断器

采用金属钠作熔体，在常温下具有高电导率。当电路发生短路故障时，短路电流产生高温使钠迅速汽化，汽态钠呈现高阻态，从而限制了短路电流。当短路电流消失后，温度下降，金属钠恢复原来的良好导电性能。自复熔断器只能限制短路电流，不能真正分断电路。其优点是不必更换熔体，能重复使用。
