建筑电气设计与装修的配合
|

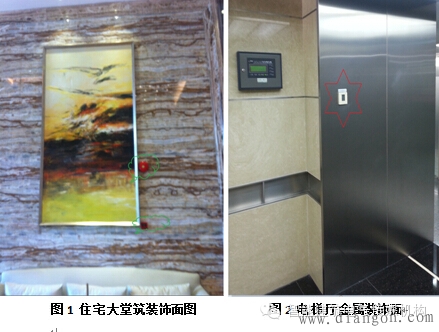

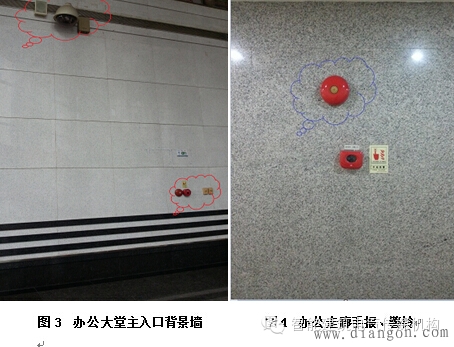

本文简单分析了建筑电气一次施工图设计、施工时，由于考虑不周全，末端点位布置给精装现场施工、工程效果带来了一些麻烦，希望引起电气工程师的注意，在设计、施工过程中能够尽量考虑后期装修效果的需要。 1、现状介绍 与精装修关系相对密切的末端设备主要是各种开关面板、插座、灯具、消防探测器、手报按钮、消防广播等，其中需要预埋管线的部分尤其容易出现问题。设计院电气工程师在做设计时，往往因为其完成的是一次设计，以土建预埋为主，不考虑美观以及后期装修的需求，末端点位布置存在随意性（不违反设计规范）。然而在土建施工时需要预埋的管线就会按照电气一次设计的位置预埋，设备底盒根据一次设计的位置预埋到位。这些需要预埋底盒的设备，如果不在精装修内容范围内，精装修设计单位及施工单位往往不再做修改，原设备底盒预埋在哪，就在哪开洞直接安装。 2、问题分析及解决方法 2.1一次施工图阶段 由于在施工图阶段，设计院工程师对装修效果的重视度不够高，末端电气设备点位布置比较随意。比如消防系统的手动报警按钮、消防警铃，往往给装修带来了麻烦。施工图设计时，设备安装位置的选择对后期装修效果影响很大。手动报警按钮、开关面板等应尽可能避免设在完整的一面墙的中间位置，尤其是正对出入口的墙面；即使不能避免，也应设在边缘位置，避开主视区间。因为无论是开关面板还是手动报警按钮都有一定的移动空间，手动报警按钮满足30m内的距离要求即可，开挂面板就更具可移动性，一次施工图末端设备设计定位时一定要考虑全面。 再来谈一下室内设计师比较头痛的风机盘管温控器面板。大空间区域往往有多台风机盘管，目前产品多是一台风机盘管配一个温控器，为了方便管理经常将温控器集中设在一处，这就出现十几个乃至二十个温控器并排设置，远远地看过去很是“壮观”，而且温控器的颜色一般与背景墙颜色不一致，更显得突兀，这些温控器的设置位置选择就很重要。一次施工图设计时尽可能地将温控器设在侧墙，最好不在主入口视野范围内，分区域布置；若有接待台也可设在接待台上，或者采用无线遥控。电气工程师画施工图时要了解清楚。 长走廊单排吸顶灯的设置也经常见到灯具偏在一侧的情况，灯光未直射在走廊地面的正中间，而将一面侧墙照得很亮，留下一个个亮斑。追问施工单位时，施工单位答复是按图纸示意位置做的预埋管。后经查阅图纸，设计时的确是未把灯具符号放在走廊中间位置。就这样，由于设计的不经意，施工单位的不用心，成就了看着别扭的灯具布置。 还有强弱电末端点位位置的配合问题。大多设计院强、弱电部分由不同工程师设计，当强弱电末端设备共设于同一面墙时，往往显现出来明显的不协调，此点也应当引起电气工程师的注意，暗埋后的底盒再改造有一定的困难。 类似上述问题在设计中很常见，其实想避免也很容易，希望电气设计师能多了解一些装修效果，多考虑一下后续阶段的工程工作。 2.2精装设计阶段 精装设计阶段一般是在一次施工图已经完成后，其中精装设计与一次施工图设计同步的工程除外。通常由于工期要求等原因精装设计滞后于一次施工图设计，此阶段一般建筑设计院的电气工程师接触较少，而建设单位的电气工程师责任要略为重大。 电气工程师要把全部的强弱电末端点位图纸提供给装修设计单位，并且要求装修时按照立面图、平面图严格定位。设计过程中，电气工程师要认真检查室内设计落实的电气设备点位，以免缺漏，协调好强弱电设备的安装位置；更要清楚室内装修效果，比如造型、颜色的搭配，及时配合室内专业处理特殊造型中电气设备的安装或者移位。如果在一次施工图设计阶段点位定位较好，避开了室内专业的重要展示面，则只要确保设备不遗漏即可。 此阶段建设方电气工程师主要任务是提供完整资料、关注室内设计，如果还有遗漏，就要到下一阶段进行处理。 2.3现场施工阶段 如果图纸表述清楚、定位准确，本阶段就可按图施工。但往往理想与现实相差较远，专业之间的配合不清楚，导致错漏碰缺的不在少数。此阶段如果施工单位的工程师认真负责，精益求精，工作经验丰富，那可真是一件庆幸的事。但多见的是责任心不强的施工方，仅仅只是按图施工，宁错不改。这种情况需要建设方现场工程师加强责任心，经常巡查施工现场，及时发现可疑问题，认真对待，有效处理。 3、结束语 本文只是简单列举了几个在工程设计施工时的问题，在电气设计中微乎其微，而纵贯全线的关键问题是责任心。通常人们不关注电气管线布置如何干净利落、井井有条，设备房如何紧凑整齐、使用方便，而是关注表面看到的东西。细节决定成败，微细处见水平，希望能在电气工程设计、施工中引起大家的注意，减少工程遗憾，降低工程返工率。 |
