负反馈对放大电路工作性能的影响

放大电路中引入负反馈后削弱了净输入信号，故输出信号比未引入负反馈时要小，也就是引入负反馈后放大倍数降低了，但却使放大电路的工作性能得到了改善。

1、提高放大电路的稳定性

由图(b)所示的带有反馈的放大电路方框图可知(设x表示电压信号)，基本放大电路的放大倍数，即未引入反馈时的放大倍数(也称开环放大倍数)为

　　　(1)

反馈信号与输出信号之比称为反馈系数，即

　　　(2)

若引入的是负反馈，则净输入信号为：

　　　(3)

由上列三式可得出引入负反馈时的放大倍数(也称闭环放大倍数)

　　　(4)

通常在放大电路中，如信号频率为中频、反馈电路由电阻元件组成时，放大倍数和反馈系数均为实数，在此条件下上式可写成

　　　(5)

经过求导，则得

　　　(6)

由式(11.7)和式(11.8)可知，引入负反馈后，放大倍数降低了，而放大倍数的稳定性却提高了。例如若取，当变化了10%时，的变化为：

即只变化了0.1%。称为反馈深度，负反馈愈深，放大电路愈稳定。

当时

　　　(7)

此式说明，仅与反馈电路的参数(如电阻和电容)有关，他们基本上不受外界因素变化的影响。这时放大电路的工作非常稳定。

2、改善波形失真

前面说过，由于工作点选择不合适，或者输入信号过大，都将引起信号波形的失真[图(a)]。但引入负反馈之后，可将输入端的失真信号反送到输入端，使净输入信号发生某种程度的失真，经过放大之后，即可使输出信号的失真得到一定程度的补偿。从本质上说，负反馈是利用失真了的波形来改善波形的失真，因此只能减小失真，不能完全消除失真[图(b)]。

由于反馈电路通常由电阻组成，故和是一样的失真波形。

3、对放大电路输入电阻和输出电阻的影响

负反馈对放大电路输入电阻和输出电阻的影响与反馈类型有关。

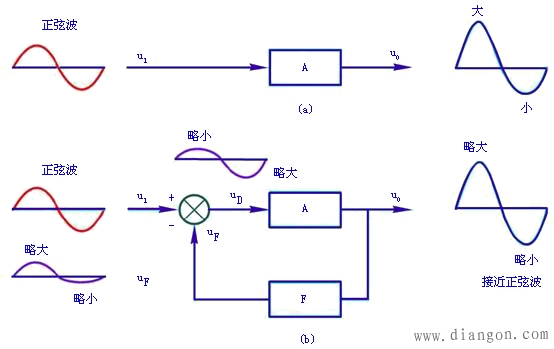

图 利用负反馈改善波形失真

在串联负反馈放大电路中，由于被抵消一部分，致使信号源供给的输入电流减小，此即意味着提高了输入电阻。

在并联负反馈放大电路，信号源除供给外，还要增加一个分量，致使输入电流增大，此即意味着降低了输入电阻。

电压负反馈放大电路具有稳定输出电压的作用，

↓→↓→↑→↑

此即具有恒压输出特性，这种放大电路的内阻即其输出电阻很低。

电流负反馈放大电路具有稳定输出电流的作用，

↑→↑→↓→↓

此即具有恒流输出特性，这种放大电路的内阻即其输出电阻较高。

上述四种负反馈类型对输入电阻和输出电阻的影响见表1
