CRT显示器结构

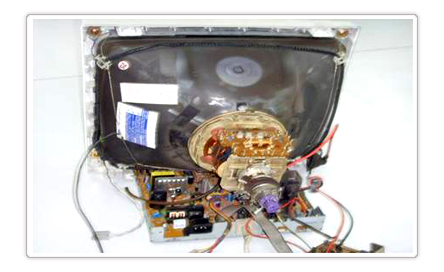

CRT显示器由显像管、控制电路、机壳等三部分组成，其内部结构如图1所示。

图1 CRT显示器内部结构

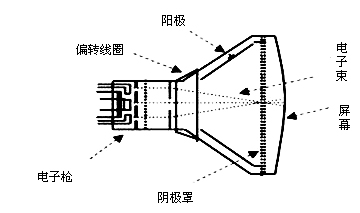

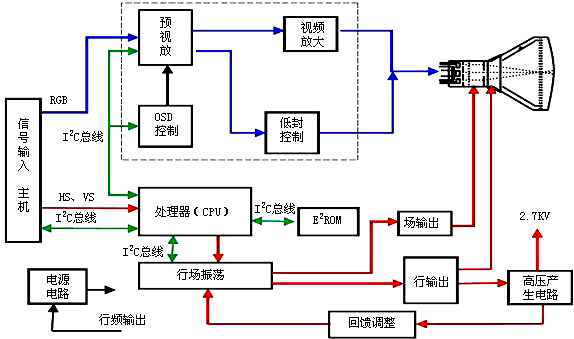

显像管是关键部件，由电子枪、偏转线圈和荧光屏构成。如图2、图3所示。控制电路主要包含6大功能电路：电源电路；视频及信号处理电路（含视放、亮度和对比度调节及自动亮度控制等）；行扫描（包括行振荡、行激励、行输出、行幅调节、高压产生和高压保护等）；场扫描电路（包括场振荡、场激励、场输出、场线性校正和场幅调节等）；显像管电路（包括扫描偏转、CRT偏置电压等；多频自动同步与自动S校正电路等）。典型的显示器原理框图如图4所示。

图2 实际偏转线圈	图3 显像管示意图

图4 显示器原理框图
