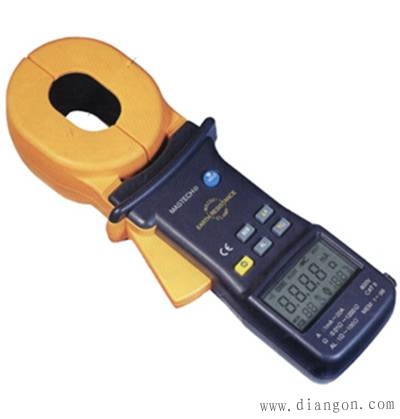

钳形接地电阻测试仪又名钳形接地电阻仪，英文名为Clamp-on Ground Resistance tester或Ground Resistance tester。广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。钳形接地电阻仪在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。钳形接地电阻仪能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。钳形接地电阻仪有长钳口及圆钳口之分。长钳口特别适宜于扁钢接地的场合。
测量原理
1．电阻测量原理
钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号，并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量，并通过下面的公式即可得到被测电阻R。
2． 电流测量原理
钳形接地电阻仪测量电流的基本原理与电流互感器的测量原理相同。被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。
技术规格
电 源： 6VDC（4节5号碱性干电池）
工作温度：-10℃-55℃
相对湿度：10%-90%
液晶显示器：4位LCD数字显示，长宽47×28.5mm
钳口张开尺寸：32mm
钳表质量(含电池)：长钳口1160g；圆钳口1120g
钳表尺寸：长钳口 长285mm、宽85mm、厚56mm
圆钳口长260mm、宽90mm、厚66mm
保护等级：双重绝缘
结构特点：钳口方式
量程换档：自动
外部磁场：<40A/m
外部电场：<1V/m
单次测量时间：1秒
电阻测量频率：>1KHz
电阻测量最高分辨率：0.001Ω
电阻测量范围：0.01-1000Ω
电流测量范围：0-20A
被测电流频率：50/60Hz
可存储测量数据：99组
电阻报警临界值设定范围：1-199Ω
电流报警临界值设定范围：1-499mA
应用范围
电力系统的应用
⑴．输电线路杆塔接地电阻的测量
⑵．变压器中性点接地电阻的测量
⑶．发电厂变电所的应用
电信系统的应用
⑴．楼层机房接地电阻的测量
⑵．机房、发射塔接地电阻的测量
加油站接地系统的应用
⑴．储油罐、装卸点接地电阻的测量
⑵．加油机接地电阻的测量
⑶．加油机输油软管连接电阻的测量:
特点对比
传统的接地电阻测量方法是采用电压--电流法。
A.操作的简便性
传统方法必须将接地线解扣及打辅助接地极。即将被测的接地极从接地系统中分离；且须将电压极及电流极按规定的距离打入土壤中作为辅助电极才能进行测量。
用钳式接地电阻测试仪只须将钳表的钳口钳绕被测接地线，即可从液晶屏上读出接地电阻值。
B.测量的准确度
传统测量方法的准确度取决于辅助电极之间的位置，以及它们与接地体之间相对位置。如果辅助电极的位置受到限制，不能符合计算值，则会带来所谓布极误差。
对于同一个接地体，不同的辅助电极位置，可能会使测量结果有一定程度的分散性。而这种分散性会降低测量结果的可信性。
钳式接地电阻测试仪所测量时不用辅助电极，不存在布极误差。重复测试时，结果的一致性好。
国家有关部门对钳式接地电阻测试仪与传统电压电流法对比试验的结果说明，它完全可取代传统的接地电阻测试方法，对接地电阻值给出可信的结果。
附有一个标准测试环，在测量时，可以先对标准测试环进行测量。如果读数准确，那么，测量的接地电阻值就是可信的。
C.对环境的适应性
传统方法必须要打入两个有相对位置要求的辅助电极，这是使用传统方法的最大限制。
问题在于随着我国城市化的发展，使得被测接地体周围找不到土壤，它们全被水泥覆盖。即便有所谓绿化带、街心花园等，它们的土壤也往往与大地的土壤分开。更何况传统方法打辅助电极时对辅助电极的相对位置有要求。要找到有距离要求的土壤，在大多数情况下是更加困难的。
而使用钳式接地电阻测试仪时，就没有这些限制。虽然，从测量原理来说，钳式接地电阻测试仪必须用于有接地环路的情况下，但是只要使用者能有效地利用您的周围环境，钳式接地电阻测试仪完全可以测量单点接地系统。
D.其它
在某些场合下，钳式接地电阻测试仪能测量出用传统方法无法测量的接地故障。
例如：在多点接地系统中（如杆塔等。另外，有一些建筑物也是采用不止一个接地体），它们的接地体的接地电极虽然合格，但接体到架空地线间的连接线有可能使用日久后接触电阻过大甚至断路。尽管其接地体的接地电阻符合要求，但接地系统是不合格的。 对于这种情形用传统方法是测量不出的。用钳式接地电阻测试仪则能正确测出，因为钳式接地电阻测试仪测量的是接地体电阻和线路电阻的综合值。
主要技术参数：
显 示 屏：4位LCD数字显示。屏长28.5mm、屏宽47mm
测量范围：0.1～1000Ω
工作电源：4节5号碱性电池
钳口尺寸：长形钳口 32mm×65mm
钳口开口：长形钳口 28mm
双钳特性
双钳法/地桩法双重测量方式：
适合任意接地场所，多点或单点接地，都可正常测试。
抗干扰能力强：
自产生高频电流，从而过滤市电中50HZ 、100HZ等谐波干扰电流，即使在500KV变电站环境下，也能精确测量。
测量范围广、分辨率高：
量程从0.01Ω～1000Ω，分辨率0.01Ω，对0.7Ω以下接地电阻，也能准确测量。
大钳口设计：
钳口直径50mm，满足用扁铁/钢作接地引线的情况，特殊钳口尺寸可按客户要求定制。
大容量数据储存：
可储存200组测量数据。
双钳参数
1．接地电阻测量范围：
双钳法：0.01Ω～1000Ω
地桩法：0.01Ω～1000Ω
2．误差:
双钳法：±2%±2个字
地桩法：±1.5%±2个字
3．最小分辨率：0.01Ω
4．钳口尺寸：Φ50mm
5．存储容量：200组数据
6．工作温度：0°C～ 50°C
7．电源：8节5号镍氢充电电池或普通AA电池
8．重量：0.8KG
9．尺寸：265mm×130mm×65mm
钳形接地电阻测试仪使用方法及步骤
开机前，扣压扳机一两次，确保钳口闭合良好。
按POWER键，进人开机状态，首先自动测试液晶显示器，其符号全部显示。然后开始自检，自检过程中依次显示"CAL6, AL5,CAL4"""CALO, OW"。当“our出现后，自检完成，自动进人电阻测量模式。
自检过程中，不要扣压扳机，不能张开钳口，不能钳任何导线。
自检过程中，要保持钳表的自然静止状态，不能翻转钳表，不能对钳口施加外力，否则不能保证测量的准确度。
如果开机自检后未出现OL，而是显示一个较大的阻值。但用测试环检测时，仍能给出正确的结果，这说明钳表仅在测大阻值时(如大于loon)有较大误差，而在测小阻值时仍保持原有准确度。
自检完成显示“01-n”的同时还闪烁显示.)))符号。
电阻测量
开机自检完成后，显示“OLcr'即可进行电阻测量。此时，扣压扳机，打开钳口，钳住待测回路，读取电阻值。
若认为有必要，用随机的测试环检验一下.其显示值应该与测试环上的标称值一致。
