单片机程序设计方法的介绍(延时程序、子程序、循环程序)

　　一、延时程序
　　延时程序是一种应用较为广泛的小程序，一般采用多条语句循环执行来实现延时。
　　例 1 ：当前 fosc=12MHz ，试计算下面延时程序的延时时间。
　　因为 fosc=12MHz ，故 T 机 =12/fosc=1us
　　DEL1 ： MOV R3 ， #10 ;1 个 机器周期
　　DEL2 ： NOP ;1 个 机器周期
　　NOP ;1 个 机器周期
　　DJNZ R3 ， DEL2 ;2 个 机器周期
　　t1= (1T 机 1T 机 2T 机 ) × 10 1T 机 =41us
　　例 2 ：来看看下面这个程序能够实现的延时时间：
　　T 机 =12/fosc=12/12MHz=1us
　　DEL ： MOV R5 ， #50
　　DEL1 ： MOV R4 ， #100
　　DEL2: NOP
　　NOP
　　DJNZ R4 ， DEL2
　　DJNZ R5 ， DEL
　　t1= (1T 机 1T 机 2T 机 ) × 100 1T 机 =401us
　　t2=(t1 2T 机 ) × 50 1T 机 =12182us=20.151ms

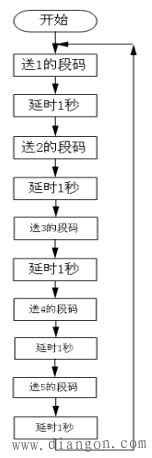

　　则部分范例程序为：
　　ORG 0000H
　　MAIN ： MOV P1 ， #0F9H
　　DEL ： MOV R7 ， #10
　　DEL1 ： MOV R6 ， #123
　　DEL2: MOV R5 ， #200
　　DEL3 ： NOP
　　NOP
　　DJNZ R5 ， DEL3
　　DJNZ R6 ， DEL2
　　DJNZ R7 ， DEL1
　　MOV P1 ， #0A4H
　　DEL ： MOV R7 ， #10
　　DEL1 ： MOV R6 ， #123
　　DEL2: MOV R5 ， #200
　　DEL3 ： NOP
　　NOP
　　DJNZ R5 ， DEL3
　　DJNZ R6 ， DEL2
　　DJNZ R7 ， DEL1
　　MOV P1 ， #0B0H

　　这样一来，程序显得有些冗长，对于这种在一个程序中反复出现的程序段，我们可以采用子程序的结构来实现。

　　二、子程序
　　在程序中反复多次执行的程序段，可编写为子程序，在使用时通过主程序调用就可以使用它。这样不但可以减少编程工作量，也缩短了程序的长度。

　　ORG 0000H
　　MAIN ： CLR P3.2
　　MOV P0 ， #0F9H
　　LCALL DEL
　　MOV P0 ， #0A4H
　　LCALL DEL
　　MOV P0 ， #0B0H
　　LCALL DEL
　　MOV P0 ， #99H
　　LCALL DEL
　　MOV P0 ， #92H
　　LCALL DEL
　　SJMP MAIN
　　DEL ： MOV R7 ， #10
　　…………
　　DJNZ R7 ， DEL1
　　RET
　　END

　　三、循环程序

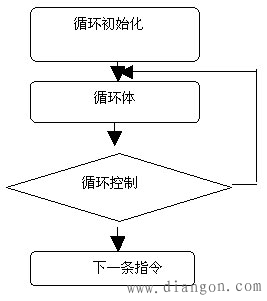

　　 在程序中需要反复执行的程序段，为了避免在程序中多次的编写，可以通过利用条件转移或无条件转移指令来控制程序的执行。结构流程图一般如下图所示：

　　循环初始化：用于设计循环初值、循环次数
　　循环体：程序中反复执行的内容
　　循环控制：用于判断循环是否结束（通常采用次数递减的方法）

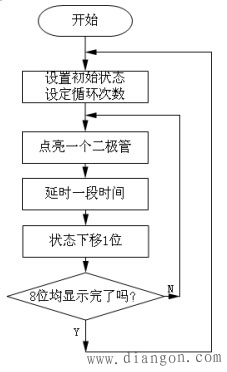

　　ORG 0000H
　　MAIN: MOV A, #01H ; 初始状态
　　MOV R0, #08 ; 共 8 位
　　L1 ： MOV P1, A ;D1 发光
　　LCALL DEL ; 延时子程序
　　RL A ; 状态下移 1 位
　　DJNZ R0 ， L1; 循环判断
　　SJMP MAIN ; 循环
