74LS194左右移位寄存器

一、移位寄存器

在数字电路中，用来存放二进制数据或代码的电路称为寄存器。按功能可分为：基本寄存器和移位寄存器。

移位寄存器中的数据可以在移位脉冲作用下一次逐位右移或左移，数据既可以并行输入、并行输出，也可以串行输入、串行输出，还可以并行输入、串行输出，串行输入、并行输出，十分灵活，用途也很广。

二、74LS194双向移位寄存器

目前常用的集成移位寄存器种类很多，其中74LS194为四位双向移存器。　　

　　以上为74LS194的引脚图，其中

　　D₀~D₃：并行输入端； Q₀~Q₃：并行输出端；

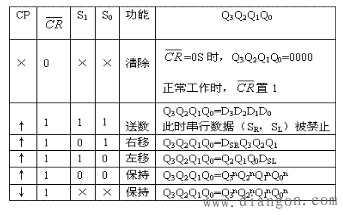

　　S₀、S₁：操作模式控制端； ：为直接无条件清零端；

　　S_R：右移串行输入端 S_L：左移串行输入端；

　　CP：时钟脉冲输入端；　

三、移位寄存器型计数器

　　利用移位寄存器可构成环形和扭环形计数器。可先使S₀=S₁=1，并行输入预置数值，再改变S₀和S₁的电平，实现左移或右移状态。若把移位寄存器的输出以一定方式反馈到串行输入D_SR端或D_SL端，就可以构成移位寄存器型计数器。

　　例如，将74LS194的Q₃接到D_SR端，可得到模4的环形计数器（不可自启动）；将Q₃端通过一个非门接到D_SR端，则可得到模8的扭环形计数器（不可自启动）。

　　用一片74LS194及门电路构成一个课实现7分频或8分频器。7分频器的分频信号由Q₂输出，同时将Q₂、Q₃输出通过与非门后接入D_SR端，S₀S₁=10。8分频器的分频信号由Q₃取非后输出，同时将该信号送入D_SR端，S₀S₁=10。
