LCD显示控制器的主要作用

LCD显示控制器的主要作用是：把接收到的其它信号模式转换成液晶屏制造所固有的显示分辨率，并输出驱动LCD屏所需要的各种信号。信号经模式转换后，它的分辨率变为液晶屏的固有分辨率，而它的刷新率(场频)仍然保持原输入信号的刷新率不变。例如LCD屏的固有分辨率是1024×768，当输入800×60060Hz的信号时，经转换后，输出1024×768 60Hz的信号；当输入800×600 75Hz 信号时，经转换后输出1024×76875Hz的信号。LCD显示控制器在进行信号模式转换时大体可分为二个过程：首先根据IC内的输入模式检测和自动校正电路得到的输入信号的信息，计算出水平和垂直两个方向的像素校正比例。然后采用图像内插技术，并利用帧存储器，用可编程内插算法产生新的像素，插在原图像像素之间，达成需要的像素。例如1024×768分辨率的LCD屏，在接收800×600分辨率的信号时，在水平方向就要生成1042－800=224个用内插算法产生的新像素、插入原像素之间，以保证获得较好的图像质量。(但是内插技术生成的图像总是不如原始的图像，所以液晶显示器的最佳接收信号是分辨率、刷新率同LCD屏允许的最高场频，此时图像的闪烁感最小。同LCD屏制造固有的那种分辨率相同的信号，此时不用转换，图像质量最好)。LCD显示控制器把信号模式转换后，输出与液晶屏固有显示模式一致的驱动LCD屏的信号(像素时钟LCDCLK、行同步LCD HB、场同步LCD VB、显示使能信号LCD DE、RGB奇、偶信号)。 RGB奇、偶两组信号是由LCD屏的引出线结构所决定的，如图1所示。上边输入512列奇信号，下边输入512列偶信号。奇偶共1024列，每列均包括R、G、B三种像素。

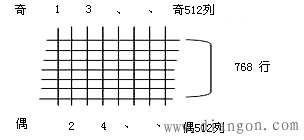

图1 奇、偶信号示意图

在LCD显示控制器电路中采用了二组I2C控制总线，一组是ROM—SCL和ROM—SDA，用于调用存储器中的数据进行项目储调节参数控制等。另一组是ASIC—SCL和ASIC—SDA，用于LCD显示位移控制等。由OSD控制器送来的OSD控制信号在控制器内与图像信号混合，以便在LCD屏上能有OSD显示。外接时钟（12MHz）和MCU送来的复位信号都是正常工作必须的。PLL（锁相环）电路由控制器内的“锁相比较低信号处理电路”构成，其作用是使驱动LCD屏和OSD显示的时钟与标准信号的频率和相位保持一致。振荡器使荡频率相位与标准信号一致。
