RC振荡器电路RC串并联网络的选频特性

　　图中用的RC串并联选频网络具有选频作用，由图可知：

　　　　　　　　　　　　　　若令ω₀=1/RC 或f₀ =1/（2πRC）则

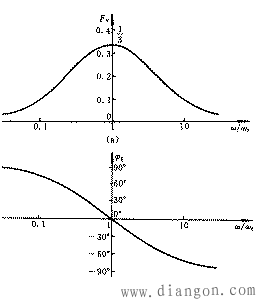

　　当ω=ω₀时　上述分析表明：当ω=ω₀=1/(RC)时，输出电压的幅值最大（当输入电压的幅值一定，而频率可调时)，并且输出电压是输入电压的1/3，同时输出电压与输入电压同相位。根据和的表达式可以画出RC振荡器电路RC串并联选频网络的幅频特性和相频特性曲线如图1所示。
