三菱PLC单相双计数输入高速计数器图解

三菱plc单相双计数输入高速计数器(C246-C250):这类高速计数器具有两个输入端，一个为增计数输入端，另一个为减计数输入端。利用M8246~M8250的ON/OFF动作可监控C246~C250的增计数/减计数动作。

单相双计数输入高速计数器

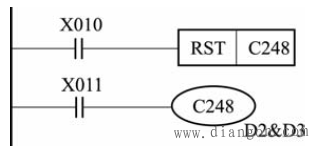

如上图所示，X010为复位信号，其有效ON则C248复位。可利用X005对其复位。当X011接通时，选中C248，输入来自X003和X0040。
