变频器的主电路有哪些接线端子？

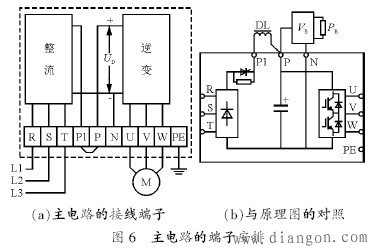

主电路接线端子的排列大致如图所示。
说明如下：
1）R、S、T 变频器的输入端子，接至电源；
2）U、V、W 变频器的输出端子，接至电动机；
3）P、N 滤波后直流电路的垣、原端子；
4）P1 整流桥输出的垣端，出厂时P1 端与P端之间用一铜片短接，在需要接入直流电抗器DL时，拆去铜片，将DL接在P1 和P之间；
5）PE 接地端。
图（b）所示的是接入直流电抗器和制动单元、制动电阻的情形。
