PROM在逻辑设计中的应用

　　由于PROM是由一个固定连接的与阵列和一个可编程连接的或阵列组成，所以，用户只要改变或阵列上连接点的数量和位置，就可以在输出端排列出输入变量的任何一种最小项的组合，实现不同的逻辑函数。因此，采用PROM进行逻辑设计时，只需首先根据逻辑要求列出真值表，然后把真值表的输入作为PROM的输入，把要实现的逻辑函数用对PROM或阵列进行编程的代码来代替，画出相应的阵列图。

　　例如 用PROM设计一个代码转换电路，将4位二进制码转换为Gray码。

　　解 设4位二进制码依次为，4位Gray码为，其对应关系如表1所示。

表1

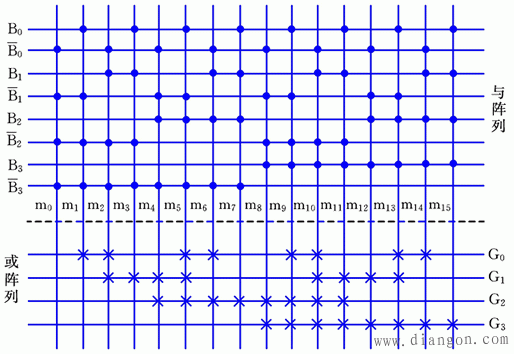

　　将4位二进制码作为PROM的输入，Gray码作为PROM的输出，可选容量为2⁴×4的PROM实现给定功能。根据表1，可直接画出该转换电路的PROM阵列图，如图1所示。

图1

　　用PROM进行逻辑设计时，实现的是逻辑函数的标准"与-或"表达式。其优点是设计简单、规整。缺点是由于电路不是最简形式，所以与门阵列存在浪费。
