PLD的电路表示方法
时间：2023-03-11作者：佚名
|

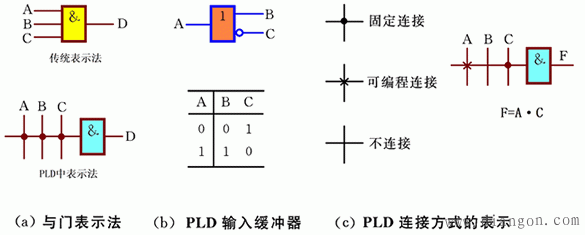

用逻辑电路的一般表示法很难描述PLD的内部电路，为了在芯片的内部配置和逻辑图之间建立一一对应关系，对描述PLD基本结构的有关逻辑符号和规则做了某些约定。图1（a）、（b）、（c）分别给出了与门、输入缓冲器及不同连线方式的表示法。
图1 |
