抑制变频器电磁干扰的方法

（1）什么情况下要抑制变频器的电磁干扰？
应用变频器的输入、输出都是要产生谐波的，尤其是对输出干扰影响较大。变频器产生的电磁干扰能量主要是经电动机电缆线、电源线、接地线的传导向外传播的。当变频器容量大于等于电源变压器容量的10%，且输出线路长度大于100 m及附近有较高敏感度的电子器件、仪表等设备，而电动机的功率为几十到几百千瓦时，电磁干扰问题就不可忽视了，必须采取一定的有效抑制方法（电磁兼容性EMC），方可使变频器和其他设备互不影响。
（2）易受电磁干扰影响的电气设备有哪些？
1）弱信号模拟测量电路，如热电偶、热敏电阻、应变片、化学pH值测量等。
2）模拟测量电路测量信号虽大于1 V，但当引线较长或要求分辨率达0.1%时。
3）频带较宽的模拟信号电路，如音频电器等。
4）视频电路，如闭路电视、计算机显示器等。
5）数据传输线未加屏蔽或布线不适当时（但一般RS232、RS485通信及Ethernet网都有良好的抗干扰性）。
6）采用高频振荡器的接近传感器，尤其是电容类型的。
7）无线电通信设备。
（3）有效抑制电磁干扰的措施有哪些？
1）一般措施如下。
淤信号线信号线不能与未屏蔽的电动机电缆或未经滤波的电源线相平行。一般有以下规则：
当两者平行长度大于1 m时，信号线与电源线的距离小于300 mm；当平行长度为1耀10 m时，两者距离大于300 mm；如果平行长度大于10 m，则两者距离应成比例增大，如果平行长度为40 m，则两者距离应为40/10伊0.3 m越1.2 m。信号线与变频器的距离至少为300 mm。如果距离过近，应采用屏蔽信号线，但不包括与变频器相接的信号线。
于接地变频器控制柜应装有公共接地母线，如图7 所示。电源地及其他电路的地都应接公共接地端，变频器本身的接地端不能作为公共接地端，电动机电缆（四芯电缆）中地线的两端应分别接到变频器和电动机接地端，变频器的控制端与其他电路应通过0 V端子共地，变频器输入端接地线应尽可能短。如果要求控制电路与地隔离可通过一只100 滋F 电容器接地或采用屏蔽线且屏蔽层接地。
盂电源滤波器一般情况下，变频器可以不装电源滤波器。但当供电电路中接有其他易受电磁干扰设备或屏蔽的电动机电缆长度超过40 m或非屏蔽的电动机电缆长度超过10 m，造成电源线中电磁波干扰电压增高时，应装电源滤波器。

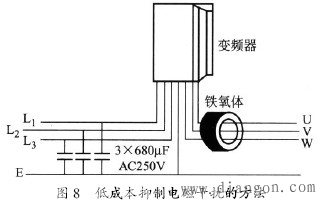

图8 为一种低成本的电磁干扰抑制方法。电源侧电容器使流入电源线的电磁干扰电流降为原来的1/10 或更少。电容器应尽可能靠近变频器，且接线要短。电动机的出线从铁氧体环中穿过，使穿过部分导线的阻抗局部增大，阻止电磁干扰电源通过。如将导线在环上绕几圈，则总的电感和阻抗值将随圈数二次方而增大，一般以2耀3 圈为宜。
注意接地线必须环外。

2）强化措施如下。
淤降低载波频率虽然是载频高，干扰大，但电流波形好，噪声小，所以可适当地选取，做到两者兼顾。当电动机功率较大，出线又长，为减小干扰影响，可适当降低载频，这样对抑制电磁干扰较为有利。变频器与电动机距离及选用载波频率如表6所列。
