三菱PLC梯形图编程的常见问题解答

问题1:如何注意线圈的位置?

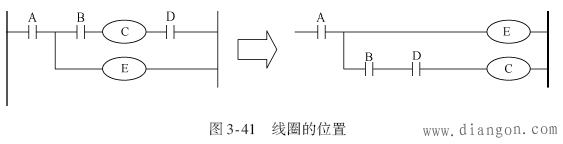

线圈与右母线相连，特别是在继电器控制电路移植法编程时，要注意必须通过位置的移动来伸线圈与右母线相连,如图3-41所示。

问题2:程序是如何执行的?

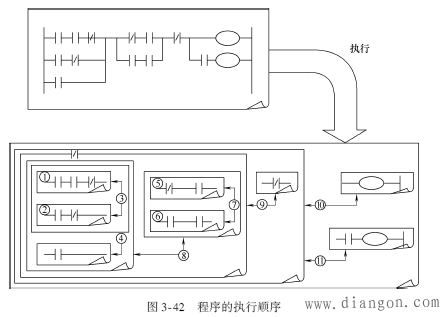

程序的执行顺序是，从上到下，从左到右，如图3-42所示。

问题3:桥式电路如何处理?

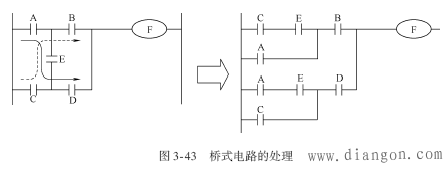

如图3-43所示，对于桥式电路，改变双向电流流动的回路，即将没有D时的回路和没有B时的回路并联。

问题4:如何灵活处理双线圈问题?

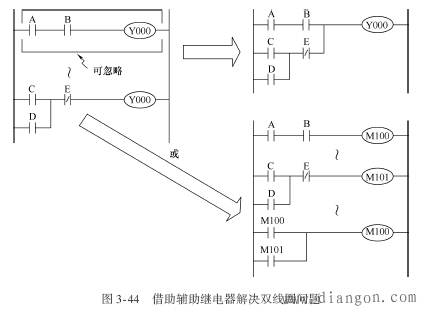

图3-44是双线圈问题的另一个处理方法:借助于辅助继电器来避免双线圈问题。
