三菱PLC计数器图解

三菱plc的计数器可以对PLC的内部元件(如X、Y、M、T、C等)进行计数。其工作原理是，当计数器的当前值与设定值相等时，计数器的触点将要动作。
FX2N系列计数器主要分为内部计数器和高速计数器两大类。
内部计数器又可分为16位增计数器和32位双向(增减)计数器。计数器的设定值范围:1~32767 (16位)和-24783648~ 214783647 (32位)。
1、16位增计数器

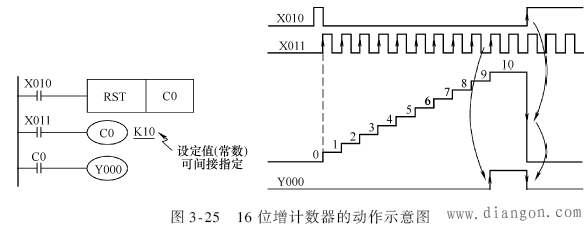

16位增计数器包括C0~C199共200点，其中C0~C199共100点为通用型;C100~C199共100点为断电保持型(断电后能保持当前值，待通电后继续计数)。16位增计数器其设定值在K1~K32767范围内有效，设定值K0与K1意义相同，均在第一次计数时，其触点动作。16位增计数器的动作示意图如图3-25所示。

在图3-25中，X10为计数器co的复位信号，Xl1为计数器C0的计数信号。当X11来第10个脉冲时，计数器C0的当前值与设定值相等，所以C0的常开触点动作，Y0得电。如果X10为ON，则执行RST指令，计数器C0被复位，C0的输出触点被复位，Y0失电。
2、32位双向计数器
32位双向计数器包括C200~C234共35点，其中C200~C219共20点为通用型;C220~C234共15点为断电保持型。由于它们可以实现双向增减的计数，所以其设定范围为-24783648~ 214783647 (32位)。

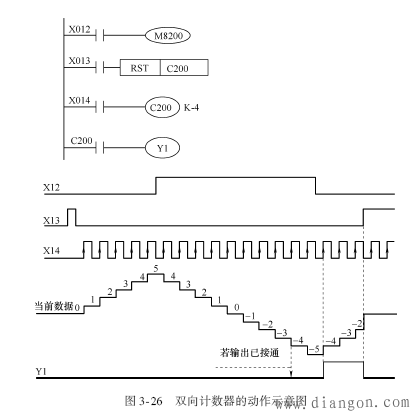

C200~C234是增计数还是减计数，可以分别由特殊的辅助继电器M8200~M8234设定。当对应的特殊的辅助继电器为ON状时，为减计数;否则为增计数，其使用方法如图3-26所示。
X12控制M82(x): X12 =OFF时，M8200 =OFF，计数器C200为加计数;X12= ON时，M8200 =ON，计数器C200为减计数。X13为复位计数器的复位信号，X14为计数输人信号。
如图3-26中，利用计数器输人X14驱动C200线圈时，可实现增计数或减计数。在计数器的当前值由-5到-4增加时，则输出点Y1接通;若输出点已经接通，则输出点则断开。

3、高速计数器
高速计数器采用中断方式进行计数.与PLC的扫描周期无关。与内部计数器相比除允许输人频率高之外.应用也更为灵活，高速计数器均有断电保持功能，通过参数设定也可变成非断电保持。
元件使用说明:
1)计数器需要通过RST指令进行复位。
2)计数器的设定值可用常数K，也可用数据寄存器D中的参数。
3)双向计数器在间接设定参数值时，要用编号紧连在一起的两个数据寄存器。
4)高速计数器采用中断方式对特定的输人进行计数，与PLC的扫描周期无关。
