负反馈的类型和作用

根据反馈电路与基本放大电路在输入端和输出端连接方式的不同，负反馈可分为下述四种类型。

1、串联电压负反馈

图1(a)所示，已判别是一负反馈电路。

(a)电路	(b)方框图
图1 串联电压负反馈电路

反馈电压

取自输出电压，并与之成正比，故为电压反馈。

反馈信号与输入信号在输入端以电压的形式作比较，两者串联，故为串联反馈。

因此，图1(a)是引入串联电压负反馈的电路。图1(b)是其方框图。

2、并联电压负反馈

在图2(a)中，设某一瞬时输入电压为正，则反相输入端电位的瞬时极性为正，输出端电位瞬时极性为负(用“”表示)，此时反相输入端的电位高于输出端的电位，（http://www.gdzrlj.com/版权所有）输入电流和反馈电流的实际方向即如图中所示。

(a)电路	(b)方框图
图2 并联电压负反馈电路

净输入电流(差值电流)，即削弱了净输入电流，故为负反馈。

反馈电流

取自输出电压，并与之成正比，故为电压反馈。

反馈信号与输入信号在输入端以电流的形式作比较，和“并联”，故为并联反馈。

因此，图2(a)是引入并联电压负反馈的电路，图2(b)是其方框图。

3、串联电流负反馈

在图3(a)中，反馈电压(流入反相输入端的电流很小，可略计)，取自输出电流(即负载电流)，并与之成正比，故为电流反馈；故，故为负反馈；反馈信号与输入信号在输入端以电压的形式作比较，两者串联，故为串联反馈。

因此，图3(a)是引入串联电流负反馈的电路，图3(b)是其方框图。

(a)电路	(b)方框图
图3 串联电流负反馈电路

4、并联电流负反馈

在图4(a)中，反馈信号为电流，，故为负反馈；反馈信号与输入信号在输入端以电流的形式作比较，两者并联，故为并联反馈。因为，和可看作并联，由分压公式得：

反馈电流取自输出电流(即负载电流)，并与之成正比，故为电流反馈。

因此，图4(a)是引入并联电流负反馈的电路，图4(b)是其方框图。

(a)电路	(b)方框图
图4 并联电流负反馈电路

总之，从上述四个运算放大器电路可以看出：

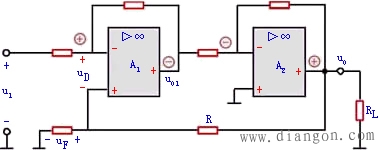

图5(a)

(1) 反馈电路直接从输出端引出的，是电压反馈；从负载电阻的靠近“地”端引出的，是电流反馈；

(2) 输入信号和反馈信号分别加在两个输入端(同相和反相)上的，是串联反馈；加在同一个输入端(同相或反相)上的，是并联反馈；

(3) 反馈信号使净输入信号减小的，是负反馈。

例2、试判别图5(a)和5(b)两个两级放大电路中从运算放大器输出端引至输入端的各是何种类型的反馈电路。

解:

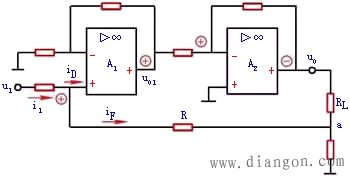

图5(b)

(1) 在图5(a)中，从运算放大器输出端引至同相输入端的是串联电压负反馈电路；

a.反馈电路从的输出端引出，故为电压反馈；

b.反馈电压和输入电压分别加在的同相和反相两个输入端，故为串联反馈；

c.设为正，则为负，为正。反馈电压使净输入电压减小，故为负反馈。

(2) 在图5(b)中，从负载电阻的靠近“地”端引至同相输入端的是并联电流负反馈电路；

a.反馈电路从的靠近地端引出，故为电流反馈；

b.反馈电流和输入电流加在的同一个输入端，故为并联反馈；

c.设为正，则为正，为负。同相输入端的电位高于a点，反馈电流的实际方向即如图所示，它使净输入电流

减小，故为负反馈。
