电路设计中拉普拉斯变换的应用

　　拉普拉斯变换是工程数学中常用的一种积分变换，又名拉氏变换。拉氏变换是一个线性变换，可将一个有引数实数t（t≥ 0）的函数转换为一个引数为复数s的函数。拉氏变换英文名为Laplace Transform，为法国著名数学家拉普拉斯（Laplace,Pierre-Simon,marquisde）创立。主要运用于现代控制领域，和傅氏变换并称为控制理论中的两大变换。

　　拉氏变换里的S是复变函数里最为基础的一个符号，数学题做了这么多，考分也不低，但如果在多年的电路设计中用不上的话，岂不是对不起宝贵的青春了。

　　要用好拉氏变换，先了解S的物理含义和其用途。信号分析有时域分析、频域分析两种，时域是指时间变化时，信号的幅值和相位随时间变化的关系；频域则是指频率变化时，信号的幅值和相位随时间变化的关系；而S则是连接时域与频域分析的一座桥梁。

　　在电路中，用到的阻性用R表示；用到的感性特性和容性特性，分别用SL和1/SC表示，然后将其看成一个纯粹的电阻，只不过其阻值为SL（电感）和1/SC（电容）；

　　其他特性（如开关特性）则均可通过画出等效电路的方式，将一个复杂的特性分解成一系列阻性、感性、容性相结合的方式。并将其中的感性和容性分别用SL和1/SC表示。

　　然后，就可以用初中学过的电阻串、并联阻抗计算的方式来进行分压、分流的计算，这当然很简单了。计算完后，最后一定会成一个如下四种之一的函数：

　　Vo=Vi（s）--------------------（1）

　　Io=Vi（s）--------------------（2）

　　Vo=Ii（s）--------------------（3）

　　Io=Ii（s） --------------------（4）

　　下一步，如果是做时域分析，则将S=d/dt代入上述1-4其中之一的式子中，随后做微分方程的求解，则可求出其增益对时间的变化式 G（t）；

　　而如果做的是频域分析，则将S=jw代入上述1-4其中之一的式子中，随后做复变函数方程的求解，则可求出其增益对时间的变化式 G（w）、和相位对频率的变化式 θ（w）；

　　至于求出来时域和频域的特性之后，您再想把数据用于什么用途，那就不是我能关心得了的了。

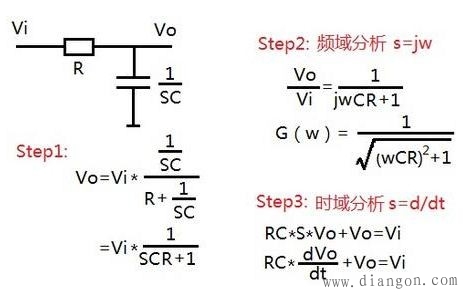

　　下面举一简单例子说明。
