异步电动机的功率平衡和转矩平衡关系

功率变换和传递是电动机的主要功用。

一、功率平衡方程式，电机效率

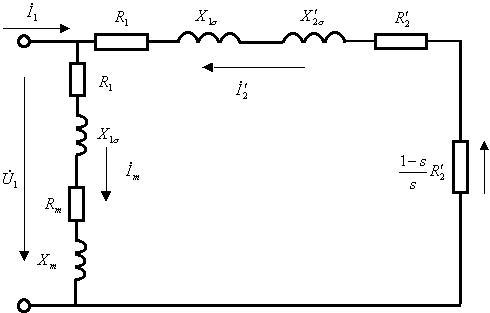

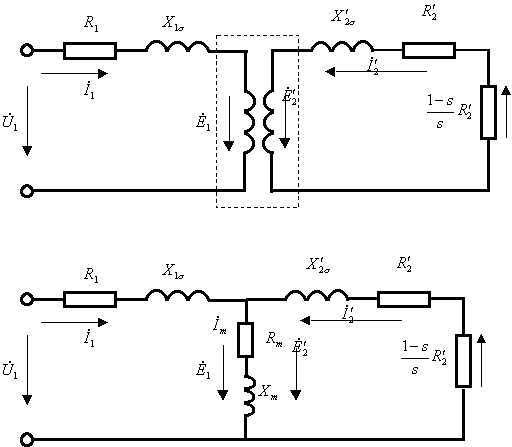

• 结合等效电路分析异步电动机功率流向。（等效电路：）
• 异步电动机从电源获取电功率，即输入功率：
• 此一功率首先通过定子绕组，产生定子铜耗：
• 由此功率产生的旋转磁场掠过定转子铁心，产生铁耗：
  • 定子铁心与旋转磁场相对转速为n1较大，故铁耗主要为定子铁耗：
  • 转子铁心与旋转磁场相对转速为sn1较小，故转子铁耗可以忽略不计。
• 剩余功率将通过气隙磁场感应到转子绕组，此一功率称为电磁功率：
• 电磁功率首先提供转子铜耗：
• 剩余的电磁功率全部转化为机械功率：
• 机械功率一部分克服机械损耗和附加损耗：
• 其余功率为输出的机械功率：
• 异步电动机的功率平衡方程式：
• 功率流程图：看图几个重要的关系：；；；
• 电机效率：

二、转矩平衡方程

• 转矩由机械功率产生：
• 转矩平衡方程为：
