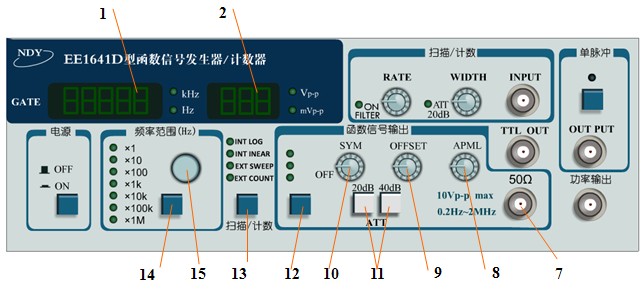

本仪器既有作为函数发生器输出各种信号波形的作用，也具有进行外部测频等功能，下面主要介绍它作为函数发生器的主要功能。
1、函数发生器输出正弦波的调节
信号输出：将函数发生器的探头线(同轴电缆)接50Ω输出接线柱【7】。探头插入后还要按顺时针方向拧紧探头。
波形选择：由波形选择钮【12】选择为正弦波。
频率调节：信号的频率由频率粗调【14】选定频段，频率细调【15】进行频率的细微调节，在频率显示【1】的配合下完成频率的选择。注意：频率的显示是直接读数的，不能与选定频段【14】相乘。
幅度调节：信号的幅度由衰减器【11】选择信号的峰峰值范围，幅度调节钮【8】进行幅度的细调，配合幅度显示【2】完成幅度的调节。衰减器的设置与输出信号的峰峰值U0P-P的对应关系为：
输出信号的峰峰值U0P-P范围为：2VP-P ~ 20VP-P（0dB衰减）
U0P-P范围为：0.2VP-P ~ 2VP-P（20dB衰减）
U0P-P范围为：0.02VP-P ~ 0.2VP-P（40dB衰减）
将空度比调节钮‘SYM’【10】逆时针旋到底，即将此旋钮设置为关断。
将直流电平设置调节钮‘OFFSET’【9】也逆时针旋到底，即将此旋钮也设置为关断。（此时用示波器观察波形时，示波器的输入信号耦合方式最好设置为‘交流耦合’）。
将扫描/计数的选择按键【13】选择为不亮灯，即此功能不使用。
2、函数发生器输出三角波或锯齿波的调节
信号输出：将函数发生器的探头线接50Ω输出接线柱【7】。
波形选择：由波形选择钮【12】选择为三角波。
频率调节：信号的频率由频率粗调【14】选定频段，频率细调【15】进行频率的细微调节，在频率显示【1】的配合下完成频率的选择。注意：频率的显示是直接读数的，不能与选定频段【14】相乘。
若输出三角波，需将空度比调节钮‘SYM’【10】逆时针旋到底，即将此旋钮设置为关断。
若输出锯齿波，就需旋转使用空度比调节钮‘SYM’【10】，并用示波器观察波形，直到将所需的锯齿波调节出来为止。
若输出正负三角波或正负锯齿波，需将直流电平设置调节钮‘OFFSET’【9】逆时针旋到底，即将此旋钮设置为关断。
若输出正三角波或正锯齿波（波形均在横轴上方），就要旋转直流电平设置调节钮‘OFFSET’【9】，增加信号中的直流分量，并用示波器观察波形（此时示波器的输入信号耦合方式必须设置为‘直流耦合’），直到调节出我们所需要的波形。
幅度调节：信号的幅度由衰减器【11】选择信号的峰峰值范围，幅度调节钮【8】进行幅度的细调，配合幅度显示【2】完成幅度的调节。衰减器的设置与输出信号的峰峰值U0P-P的对应关系为：
输出信号的峰峰值U0P-P范围为：2VP-P ~ 20VP-P（0dB衰减）
U0P-P范围为：0.2VP-P ~ 2VP-P（20dB衰减）
U0P-P范围为：0.02VP-P ~ 0.2VP-P（40dB衰减）
将扫描/计数的选择按键【13】选择为不亮灯，即此功能不使用。
3、函数发生器输出正负方波或正方波的调节
信号输出：将函数发生器的探头线接50Ω输出接线柱【7】。
波形选择：由波形选择钮【12】选择为方波。
频率调节：信号的频率由频率粗调【14】选定频段，频率细调【15】进 行频率的细微调节，在频率显示【1】的配合下完成频率的选择。注意：频率的显示是直接读数的，不能与选定频段【14】相乘。
若输出占空比为1:1的方波（指方波的高、低电平宽度相等），需将空度比调节钮‘SYM’【10】逆时针旋到底，即将此旋钮设置为关断。
若输出占空比不为1:1的方波，就需旋转使用空度比调节钮‘SYM’【10】，并用示波器观察波形，直到将所需的方波调节出来为止。
若输出正负方波，需将直流电平设置调节钮‘OFFSET’【9】逆时针旋到底，即将此旋钮设置为关断。
若输出正方波，就要旋转使用直流电平设置调节钮‘OFFSET’【9】，增加信号中的直流分量，并用示波器观察波形，直到调节出我们所需要的波形（此时示波器的输入信号耦合方式必须设置为‘直流耦合’）。
幅度调节：信号的幅度由衰减器【11】选择信号的峰峰值范围，幅度调节钮【8】进行幅度的细调，配合幅度显示【2】完成幅度的调节。衰减器的设置与输出信号的峰峰值U0P-P的对应关系为：
输出信号的峰峰值U0P-P范围为：2VP-P ~ 20VP-P（0dB衰减）
U0P-P范围为：0.2VP-P ~ 2VP-P（20dB衰减）
U0P-P范围为：0.02VP-P ~ 0.2VP-P（40dB衰减）
将扫描/计数的选择按键【13】选择为不亮灯，即此功能不使用。
