旋转编码开关工作原理图解
时间：2023-03-11作者：佚名
|

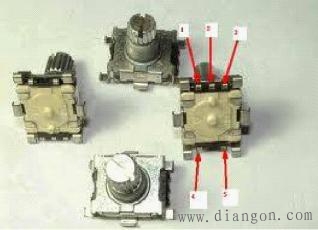

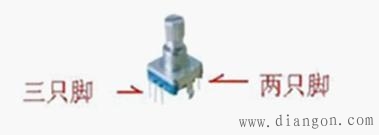

在电子产品设计中，经常会用到旋转编码开关，比如数码电位器等，它的英文名翻译过来就是Rotary Encoder Switch。在写这个元件的驱动程序之前，我百度了一些它的使用说明资料，知道了它具有左转、右转和按下三个功能，有五个脚，它的外形如下图所示：
   （1）1、3脚要外接上拉电阻，一般10K就足矣； （2）2脚一般接地就行；
（3）4、5脚是下按键的开关接线（按下时，4脚为低电平）；

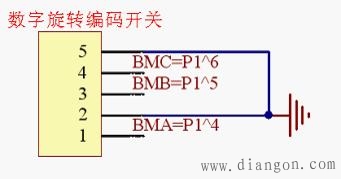

我调试这个元件时的实物接线示意图为：
 其实它使用起来并不难，我看到网上的资料大都说操作它时判断正转和反转是一个难点，在这里我希望博友在看了我的代码后会觉得这其实只是一个“传说”！我的代码会把这个问题说的清清楚楚、简简单单的！我觉得其实判断正转和反转的关键就是：当BMA为低电平时，BMB的跳变沿是怎样的——上升沿表示正转，下降沿表示反转。只要用代码把这it P27=P2^7;
sbit P26=P2^6;
sbit P25=P2^5;
uchar code table[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90}; uchar count=0;
uchar flag;
uchar Last_BMB_status;
uchar Current_BMB_status;
//************************************************
void delay(uchar z) //大约1ms的延时
{
uchar x,y;
for(x=z;x>0;x--)
for(y=110;y>0;y--);
}
//************************************************
void display() //显示子程序
{
P0=table[count]; //个位
P27=0;
delay(10);
P27=1;
P0=table[count0/10]; //十位 P26=0;
delay(10);
P26=1;
P0=table[count/100]; //百位 P25=0;
delay(10);
P25=1;
}
//************************************************
void main()
{
TMOD="0x01"; //定时器0，工作方式1
TH0=0xD8;
TL0=0xF0; //给定时器装上初值，10ms中断一次
ET0=1; //打开定时器中断
EA =1; //打开总中断
TR0=1; //启动定时器0
while(1) {
Last_BMB_status=BMB;
while(!BMA) //BMA为低电平时 {
Current_BMB_status=BMB;
flag="1"; //标志位置为1说明编码开关被旋转了
}
if(flag==1) {
flag="0"; //时刻要注意这一点！给标志位清零
if((Last_BMB_status==0)
|
