三菱PLC与工控机通讯的具体步骤图解

三菱plc选用FX2N-48MR-001型号CPU，使用USB-SCO9-FX通讯线进行通讯，首先保证通讯线驱动安装成功,GX编程软件安装成功(中文版)，并且写入一行简短程序，以作校验使用。 以下是三菱plc与工控机通讯的具体步骤(按操作顺序)：

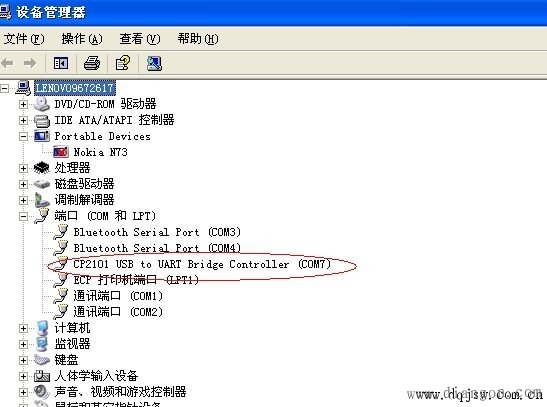

1、打开设备管理器找到CO2101 USB to UART bridge controller(COM7)

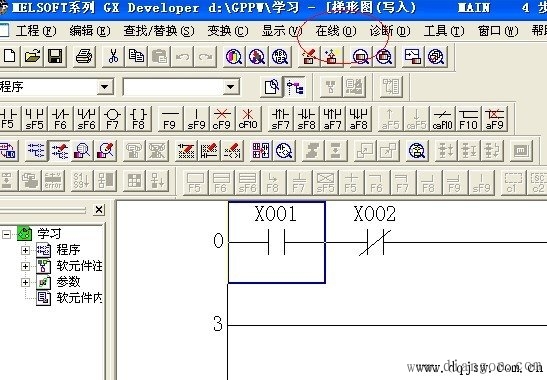

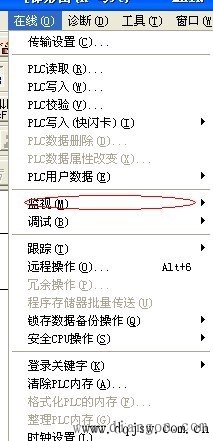

2、点击"在线"

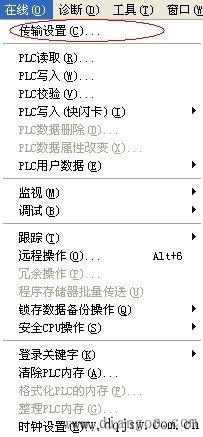

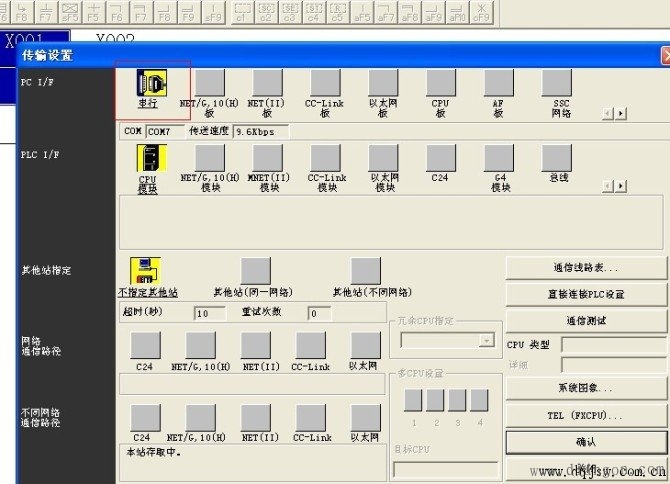

3、打开"传输设置"

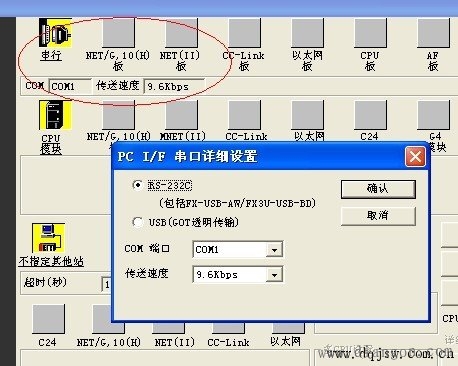

4、鼠标双击"串行"

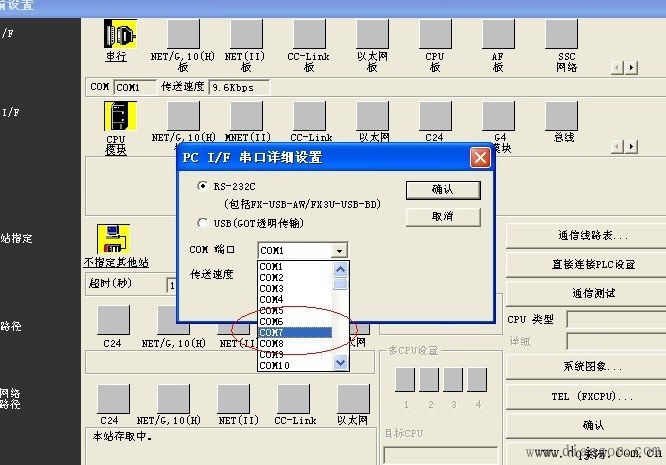

5、选择步骤一中的：COM7,波特率默认

6、选择：COM7

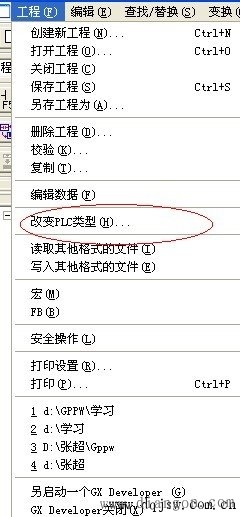

7、打开菜单栏："工程"，单击"改变PLC类型”

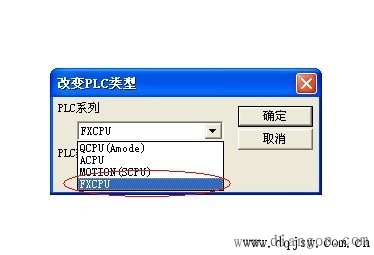

8、选择FXCPU(即本次作说明的CPU类型)

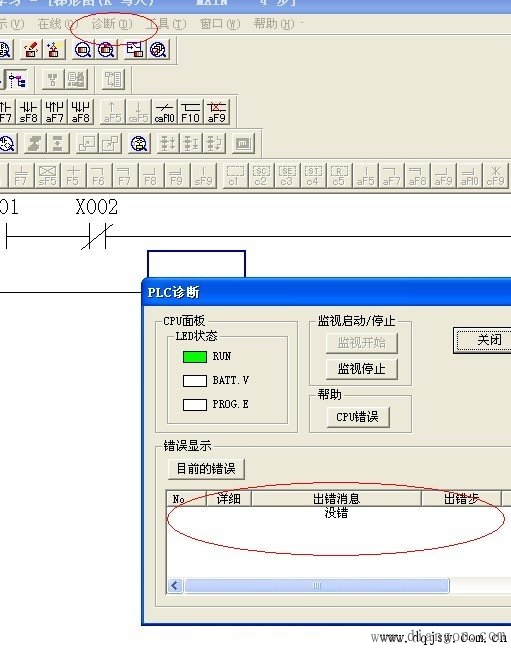

9、点击"诊断”，显示无错误

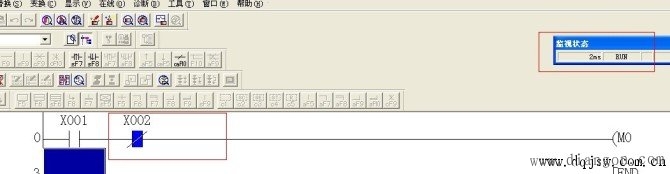

10、把程序达到"监视状态"

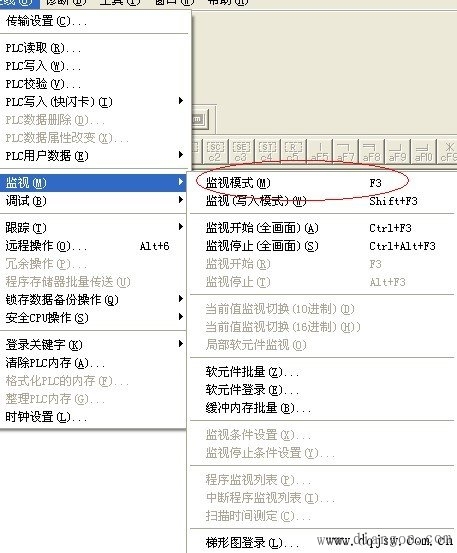

11、设置成监视模式

12、通讯正常，OK!
