图1 MF-30型万用表的面板图

万用表可测量多种电量，虽然准确度不高，但是使用简单，携带方便，特别适用于检查线路和修理电器设备。万用表有磁电式和数字式两种。

1、磁电式万用表

磁电式万用表有磁电式微安表、若干分流器和倍压器、半导体二极管及转换开关等组成，可以用来测量直流电流、直流电压、交流电压和电阻等。图1所示是常用的MF-30型万用表的面板图。现将各项测量电路分述如下：

(1) 直流电流的测量

测量直流电流的原理电路图如图2所示。被测电流从“ ”，“-”两端进出。R_A1~R_A5是分流器的电阻，它们和微安表连成一个闭合电路。改变转换开关的位置，就改变了分流器的电阻，从而也就改变了电流的量程。例如，放在50mA挡时，分流器电阻为R_A1 R_A2，其余则与微安表串联。量程愈大，分流器电阻愈小。图中的R为直流调整电位器。

(2) 直流电压的测量

测量直流电压的原理电路如图3所示。被测电压加在“ ”，“-”两端。R_V1，R_V2，…是倍压器电阻。量程愈大，倍压器电阻也愈大。

图2 测量直流电流的原理电路	图3 测量直流电压的原理电路

电压表内阻愈高，从被测电路取用的电流愈小，被侧电路受到的影响也就愈小，我们用仪表的灵敏度，也就是用仪表的总内阻除以电压表量程来表明这一特征。MF-30型万用表在直流电压25V档上仪表的总内阻为500KΩ，则这挡的灵敏度为。

(3) 交流电压的测量

测量交流电压的原理电路如图8.11所示。磁电式仪表只能测量直流，如果要测量交流，则必须附有整流元件，即图中的半导体二极管D1和D2.。二极管值允许一个方向的电流通过，反方向的电流不能通过。被测交流电压也是加在“ ”，“-”两端。在半正周时，设电流从“ ”端流进，经二极管D1，部分电流经微安表流出。在负半周时，电流直接经D2从“ ”端流出。可见，通过微安表的是半波电流，读数应为该电流的平均值。为此，表中有一交流调整电位器(图中的600Ω电阻)，用来改变表盘刻度；于是，指示读数便被折换成正弦电压的有效值。至于量程的改变，则和测量直流电压时相同。，，…是倍压器的电阻。

万用表交流电压档的灵敏度一般比直流电压档的低。MF-30型万用表交流电压档的灵敏度为5kΩ/V。

普通万用表只适用于测量频率为45~1000Hz的交流电压。

(4) 电阻的测量

测量电阻的原理电路如图4所示。测量电阻时要接入电池，被测电阻也是接在“ ”，“-”两端。被测电阻愈小，即电流愈大，因此指针的偏转角愈大。测量前应先将“ ”，“-”两端短接，看指针是否偏转最大而指在零(刻度的而最右处)，否则应转动零欧姆调节电位器(图中的1.7KΩ电阻)进行校正。

图4 测量交流电压的原理电路	图5 测量电阻的原理电路

使用万用表时应注意转换开关的位置和量程，绝对不能在带电线路上测量电阻，用毕应将转换开关转到高电压档。

此外，从图5还可看出，面板上的“ ”端接在电池的负极，而“-”端是接向电池的正极的。

2、数字万用表

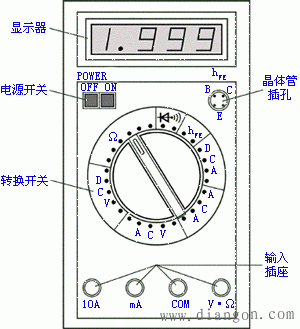

图6 DT-830型万用表面板图

今以DT-830型数字万用表为例来说明它的测量范围和使用方法。

1、测量范围

(1) 直流电压分五档：200mV，2V，20V，200V，1000V。输入电阻为10M。

(2) 交流电压分五档：200mV，2V，20V，200V，750V。输入阻抗为10M。频率范围为40～500Hz。

(3) 直流电流分五档：200，2mA，20mA，200mA，10A。

(4) 交流电流分五档：200，2mA，20mA，200mA，10A。

(5) 电阻分六挡：200，2k，20k，200k，2M，20M。

此外，还可检查半导体二极管的导电性能，并能测量晶体管的电流放大系数hFE和检查线路通断。

2、面板说明

图6 所示是DT-830型数字万用表的面板图。

(1) 显示器：显示四位数字，最高位只能显示1或不显示数字，算半位，故称三位半(3位)。最大指示值为1999或-1999。当被测量超过最大指示值时，显示“1”或“-1”。

(2) 电源开关：使用时将电源开关置于“ON”位置；使用完毕置于“OFF”位置。

(3) 转换开关：用以选择功能和量程。根据被测的电量(电压、电流、电阻等)选择相应的功能位；按被测量的大小选择合适的量程。

(4) 输入插座：将黑色测试笔插入“COM”插座。红色测试笔有如下三种插法：测量电压和电阻时插入“V.Ω”插座；测量小于200mA的电流时插入“mA”插座；测量大于200mA的电流时插入10A插座。

DT-830型数字万用表的取样时间为0.4 s ，电源为直流9V。
