电路元件伏安特性的测绘

任何一个二端元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系 来表示，即

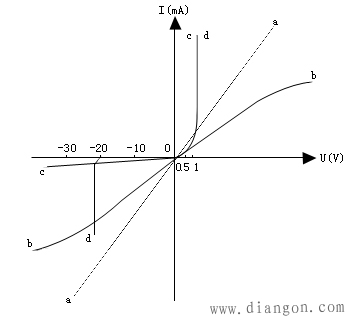

1. 线性电阻器的伏安特性曲线是一条通过坐标原点的直线，如图1中a所示，该直线的斜率等于该电阻器的电阻值。

图1

2. 一般的白炽灯在工作时灯丝处于高温状态，其灯丝电阻随着温度的升高而增大，通过白炽灯的电流越大，其温度越高，阻值也越大，一般灯泡的“冷电阻”与“热电阻”的阻值可相差几倍至十几倍，所以它的伏安特性如图1中b曲线所示。

3. 一般的半导体二极管是一个非线性电阻元件，其伏安特性如图1中 c所示。正向压降很小(一般的锗管约为0.2～0.3V，硅管约为0.5～0.7V)，正向电流随正向压降的升高而急骤上升，而反向电压从零一直增加到十多至几十伏时，其反向电流增加很小，粗略地可视为零。可见，二极管具有单向导电性，但反向电压加得过高，超过管子的极限值，则会导致管子击穿损坏。

4. 稳压二极管是一种特殊的半导体二极管，其正向特性与普通二极管类似，但其反向特性较特别，如图1-1中d所示。在反向电压开始增加时，其反向电流几乎为零，但当电压增加到某一数值时(称为管子的稳压值，有各种不同稳压值的稳压管)电流将突然增加，以后它的端电压将基本维持恒定，当外加的反向电压继续升高时其端电压仅有少量增加。

注意：流过二极管或稳压二极管的电流不能超过管子的极限值，否则管子会被烧坏。
