什么是电压源型变频器？什么是电流源型变频器？各有哪些优缺点？

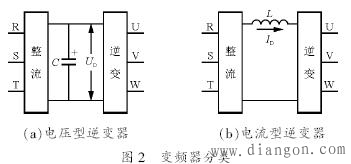

根据直流电路中滤波方式的不同，变频器被分为电压源型和电流源型两种，如图所示。

1）电压源型变频器直流电路采用电容器滤波。在波峰（电压较高）时，由电容器储存电能场，在波谷（电压较低）时，电容器将释放电场能来进行补充，从而使直流电压保持平稳。直流电路是一个电压源，故称为电压源型。其特点是：
（1）直流侧并联大电容，相当于电压源。直流电压基本无脉动，直流回路呈现低阻抗。
（2）由于直流电压源的箝位作用，交流侧输出的电压波形为矩形波，并且与阻抗角无关。而交流侧输出的电流波形和相位因负载阻抗情况的不同而不同。
（3）当交流侧为阻抗负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。因为反馈无功能量时电流要反相，所以开关器件两端需要反并联二极管。
2）电流源型变频器直流电路采用电抗器滤波。在波峰（电流较大）时，由电
抗器储存磁场能，在波谷（电流较小）时，电抗器将释放磁场能来进行补充，从而使直流电流保持平稳。直流电路是一个电流源，故称为电流源型。其特点是：
（1）直流侧串联大电感，相当于电流源。直流电流基本无脉冲，直流回路呈现高阻抗。
（2）由于开关器件仅改变直流电流的流通路径，因此交流侧输出电流波形为矩形波，并且与阻抗角无关。而交流侧输出电压波形和相位因负载阻抗情况的不同而不同。
（3）当交流侧为阻抗负载时需要提供无功功率，直流侧电感起到缓冲无功能量的作用。因为反馈无功能量时直流电流并不反相，因此不必像电压源逆变电路那样要给开关器件反并联二极管。
