抑制或削弱变频器谐波影响的方法

（1）为什么提高载波频率可抑制或削弱谐波？
变频器的载波频率是可调的，一般2耀16 kHz，当谐波较大时，尽可能提高载波频率，尤其是国产变频器。一般出厂值载波频率都设置在较低值，目的是为了减少IGBT的功耗。例载波频率从2 kHz提高到16 kHz 时，即增加8 倍，功耗约增加2耀2.5倍，而发热量增加4耀6.25 倍，当载波频率提高后，输出电流波形正弦性能变好，毛刺减少，波形光滑，对减少谐波有利，所以适当提高载波频率，对抑制或减少谐波有利。
（2）如何提高变频器输出频率来减少谐波？

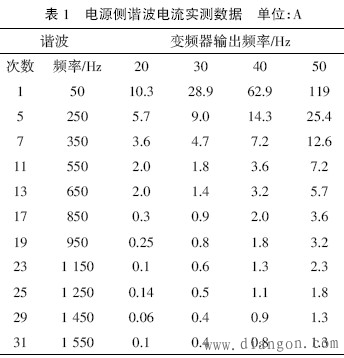

输出频率提高对减少谐波影响有利，只要使用许可，尽可能提高输出频率，具体参考见表1.
随输出频率提高，谐波的绝对值增加，但相对50 Hz的相对值是减小的。

（3）加输入交流电抗器能否削弱变频器输入端的谐波？
交流电抗器串接于三相输入电路中的滤波效果不是很好，用后能将cos渍提高到0.75耀0.85。

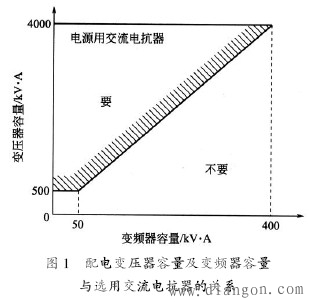

1）当电压为380 V，变压器容量在500 kV·A以上，或大于变频器容量的10 倍时，配电变压器容量及变频器容量与选用交流电抗器的关系如图1 所示。

2）电源输出电压三相不平衡率大于3豫。

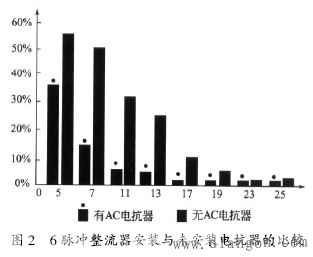

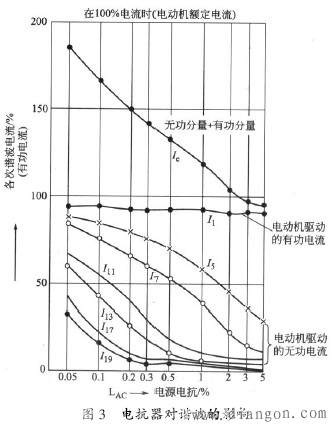

3）当配电变压器接有功率因数补偿电容时，或有晶闸管（SCR）整流装置时，对6 脉冲整流器，电抗器LAC 安装与否的比较，如图2 所示。LAC 电抗值的大小与各次谐波电流的关系如图3 所示。
从图3可见LAC对抑制5耀19 次谐波效果很显著，一般选用时使电抗器上的电压降约在额定电压的3%为宜。当然也可串接于变频器的输出电路中，它的作用主要是抑制变频器的发射干扰和感应干扰，抑制电动机的电压波动效应，其配置方式为额定功率臆18.5 kW 的变频器，一般内置；额定功率逸22 kW 的变频器，一般外置，也有需要另外配置的情况。

（4）如何选择交流电抗器参数？

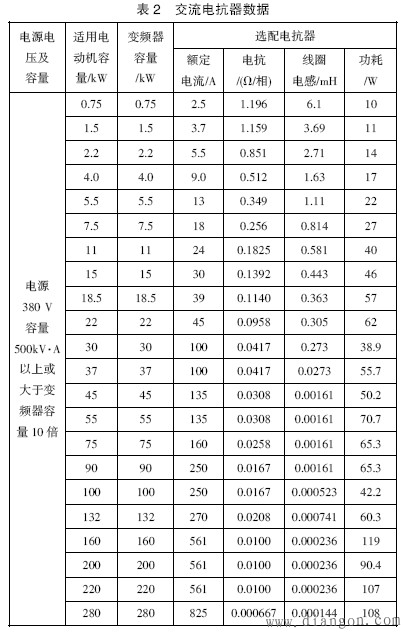

交流电抗器数据如表2所列。

（5）直流电抗器的作用如何？
直流电抗器串接于整流桥和滤波电容之间，其结构简单，体积小（单相），滤波效果好，可使cos渍提高到0.95。其装置方式有内置及另配两种方式。装直流电抗器后，输入侧谐波电流明显下降，基波电流也增加，如图4（c）所示。
