旋转开关原理

根据各种开关型号的不同，在可操作以及工作原理上，其方式也是大有不同的，目前的万能转换开关有LW6、LW5系列，LW5系列的万能转换开关按照手柄的方式又分为：自定位以及自复式两种，所谓的自复式，则是把手柄拨到某一个方向档位时，手松开之后，手柄有回复原位；自定位则是手柄拨到某一个位置，不能进行自动的复原，而是定在这个位置。而LW6系列的万能转换开关，适用在2.2KW一下的电路中，可以进行逆向操作。就拿动开转换开关来说吧，他有2个位置，就是闭合和断开。比方说他有4个触点，1，2，3。1，2联是闭合，2，3联是断开。开始的时候手柄是打到1，2的位置的，开关内部有个长型接触器，连接1，2这时候电路通，打到2，3时就断开了，还有更多的转换开关，比如有20多个触点的，也有横通和斜通，没有什么复杂的原理，就是一个转换线路的作用~

转换开关有许多系列，这里只介绍全国统一设计的产品HZ10系列。它具有寿命长，使用可靠，结构简单等优点，适用于交流50赫兹、380伏、直流220伏及以下的电源引入，

5千瓦以下小容量电动机的直接启动、电动机的正、反转控制及机床照明控制电路中，但每小时的转换次数不宜超过15~20次。

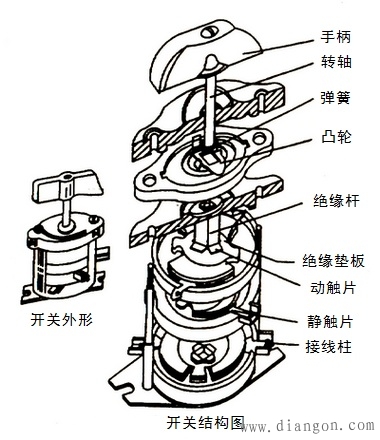

HZ10-10/3型转换开关外形、内部结构如右图所示。它是由多节触头组成，故又称为组合开关。

HZ10系列转换开关是根据电源种类、电压等级，所需触头数、电动机的容量进行选用的。开关的额定电流一般取电动机额定电流的1.5~2.5倍。
