1.安全电压
1）通用接触电压极限：
常规环境：交流 50 V、直流 120 V；
潮湿环境：交流 25 V、直流 60 V 。
2）GB规定的安全电压额定值为：
42 V、36 V、24 V、12 V、6 V
要求：独立的电源供电。
2.保护接地和保护接零
1）IT系统
IT系统示意图如图1所示。适用于中性点不接地的三相三线制供电系统。
将用电设备的金属外壳通过接地装置接地。
IT 系统也称为保护接地。
接地装置的接地电阻一般不超过 4Ω。
2）保护接零（TN系统）
适用于中性点接地的三相四线制供电系统中的电气设备。
三相五线制系统有如下三种：
① TN-C (PE 和 N 共用)
② TN-S (PE 和 N 完全分开共用)
③ TN-C-S (PE 和 N 部分共用)
以TN-S系统保护接零为例，单相和三相插座接线示意图如图2所示。

图1 IT系统保护接地示意图

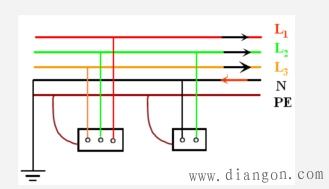

图2 TN-S系统保护接零示意图
3）TT 系统
电源的中性点接地，而用电设备采用保护接地的系统。如图3所示。
国家标准规定：采用TT系统供电的用电设备应采用漏电电流动作保护装置（漏电开关），保证出现故障时，在规定的时间内切断供电电源。
同一供电系统中，TN 和 TT 两种系统不宜同时采用。

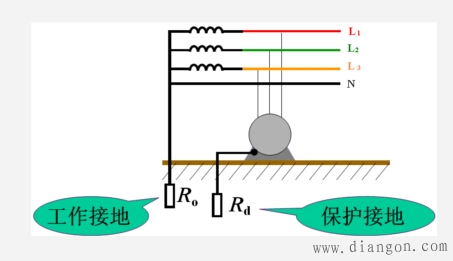

图3 TT系统电源的中性点接地而用电设备保护接地示意图
3.漏电开关
1）作用：
主要用于低压供电系统，当被保护的设备出现故障时，故障电流作用于保护开关，若该电流超过预定值，则使开关自动断开，以切断供电电路。
2） 漏电开关的选择
若用于保护人:动作电流 30 mA 以下。漏电动作时间 0.1 s 以下。
若用于保护线路: 动作电流 30～100 mA 以下。漏电动作时间 0.2～0.4 s 以下。
