变压器磁路结构和绕组联结方法对电势波形的影响

对单相变压器：i03(三次谐波空载电流)和i01(基波空载电流)可自由流通。

单相变压器磁路饱合情况有2：
（1）Φ为正弦波形时，i0为夹顶波，即有三次谐波电流； （2）i0是正弦波时，Φ为平顶波，即有三次谐波磁通。

对三相变压器：
i03A=I03sin3ωt
i03B=I03sin3(ωt-120°)=I03sin3ωt
i03C=I03sin3(ωt-240°)=I03sin3ωt

一、“YN，y”联结

各相磁路独立，Φ3(三次谐波磁通)可以流通，1次和3次谐波感应相电势为夹顶波；1次和3次谐波感应线电势为正弦波。

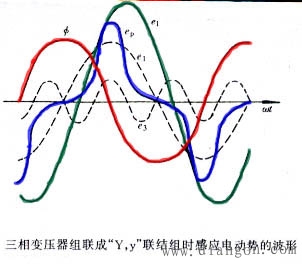

由图知，感应电势的合成幅值[蓝线]可达基波值的45%～60%，会引起过电压，危及绕组绝缘，故国家规定不允许使用“Y，y”联结的组式变压器。

2三相芯式变压器

三、“Y，d”联结

绕组中可以存在方向相同的3次谐波电流，用以供给励磁电流中所需的3次谐波电流分量。 可以保持电势接近于或达到正弦波形。

四、“D，y”联结和具有三绕组的三相变压器

2”Y，D，y”联结

D为第三绕组，提供3次谐波电流的通路。这种变压器满足某种需要。实际变电站的变压器是由多台这样的变压器并在一起同时对负载供电。
