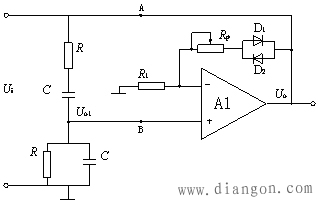

RC振荡电路原理图

　　 图一是RC桥式振荡电路，这个电路由放大电路和选频网络。为由集成运放所组成的电压串联负反馈放大电路，取其高输入阻抗和低输出阻抗的特点。而则由Z₁、Z₂和R₁、R₂组成，同时兼作正反馈网络。由图可知，Z₁、Z₂和R₁、R₂正好形成一个四臂电桥，电桥的对角线顶点接到放大电路的两个输入端，RC桥式振荡器电路的名称即由此而来。

　　下面首先分析RC振荡器电路串并联选频网络的选频特性，然后根据正弦波振荡电路的两个条件选择合适的放大电路指标，以构成一个完整的RC桥式振荡器。
