稳压电源故障排查步骤
|
电子技术人员最重要的一项技能是排除故障，这个过程包括以下步骤： 1.观察现象； 2.分析可能的原因； 3.通过测量和实验限定可能出现的范围。 成功排除故障是一个有序的过程，通过观察，分析找到故障位置。 一个坏的电子装置往往产生各种各样的现象，这是非常重要的。在检修前技术人员要注意所有的现象，这就要求了解设备，为了能够辨认出不正常的情况你必须知道设备正常工作时的性能。为了能区分这些现象，经常需要做一些调整或进行一些检查。例如，如果一个无线电接收器在某一电台出现嗡嗡声必须调到其他波段确认声音是否仍然存在，另一个例子，检查一个单放机的声音可以把磁带放到另一个已经知道能正常工作的单放机里去，这些调整和检查方法能帮助技术人员做正确判断。 确认现象后分析可能导致的原因。该过程需要知道设备方框图的总体知识。一些现象很可能是图中某一块所导致的。有经验的技术人员通常谙熟块图而无需画出，他们的经验告诉他们电路的主要部分是如何工作的，信号如何从一级流向另一级，还有当一个部分工作不正常时会产生的现象。例如，假设一个技术人员在做收音机修理，只有一个明显的现象：扬声器一点不响，有经验的技术人员马上会想到电路中两个主要部分可能导致这种现象：电源和或声音输出部分。 仔细观察现象后，须通过实验和测试确定故障位置。电压表检测会告诉技术人员电源电压是否正确，如果他们不正确，技术人员会通过更多的检测来进一步限制可能情况，电路的瘫痪通常是某一元件造成的，当然因为互相作用，一个元件的损坏会破坏电路其他部分。一个电阻的烧黑几乎可以肯定是另一部分短路造成。 电源的检修大致包含以下步骤，可以观察到以下现象： 1.没有输出电压 2.输出电压很小 3.过量的纹波电压 4.输出电压太高 注意各种现象都联系到电压，电压很容易测量，电流分析很少使用因为这需要断开电路插入安培表。还必须提到两种电源现象可能同时出现：低输出电压和过量纹波电压。 一旦现象清楚了，接着要分析可能的原因。如果没有输出电压，可能情况包括： 1.保险丝熔断或电路开路 2.开关，电线或电源插座损坏 3.变压器损坏 4.浪涌限制电阻烧断 5.二极管断开（不常见） 6.波滤器扼流圈或倍压电容开路。

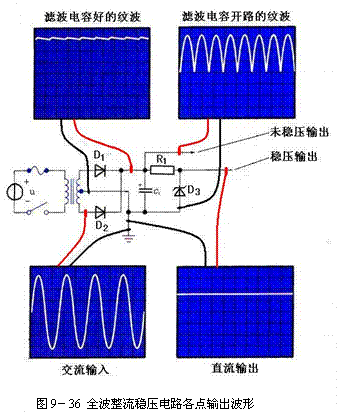

最后一步是通过一些测量确定故障点。图9—35是一个半波倍压电源的原理图，技术人员可以在所示的A，B，C和D点测量交流电压找出没有输出电压的原因。例如，假设A点的测量值为220V（交流）但B点为0，这就表示保险丝熔断，假设A和B等于电源电压C为0，这就表示浪涌限制电阻已断开，如果A，B和C为220V，而D点为0，那么电容C1已断开。 有些损坏必须作进一步检查。例如图9—35，如果浪涌限制电阻RS断开，可能是因为另一元件损坏，简单的替换RS可能导致新的元件被烧坏。当浪涌限制电阻断开或导线熔断时，检查二极管和电容器是一个好主意，当二极管或电容器短路后，很可能使浪涌限制电阻烧断。 固态整流二极管不大容易断开（在两个方向都是高阻），当然也有例外。他们最典型的损坏方式是短路。可以用欧姆表检测二极管，但这至少需要把二极管的一端断开。有时为了粗略检查一下把二极管留在电路中是可以的，要注意在用欧姆表测试前要关断电源并确认滤波器电容已经放完电。 图9－36显示了一个全波电源电路的原理图。当二极管正向偏置时，欧姆表测出低电阻而二极管反向偏置时有较高的电阻——大致等于所有负载电阻，这证明二极管没有短路但可能过度漏电，最可靠的办法是把二极管的一端从电路中断开，检测电路中的桥式整流二极管可以得出类似的结果。 图9—36还显示了一些可能的波形。许多技术人员喜欢用示波器进行检修，变压器副边的交流波形证明交流源已经插好并且开关已闭合，而且保险丝是好的。图中，在未稳压输出处看到的脉动直流波形是不正常的，这表示C1断开。滤波电容正常，有一些纹波可以看到，如图9—36所示，稳压管两端输出波形没有纹波并有较低直流电压，这是正常的标志。 现代电源中使用的许多滤波电容是电解质类型的，这些电容可能短路、断开、漏电或电容量消失，他们可以用电容测试议进行检测或用欧姆表粗略检查，检查时保证无电源，所有的电容器都要放完电。检测时断开一个引脚观察极性，由于从欧姆表中吸取充电电流。一个好的电容器会出现一个瞬时低阻。电容值越大，低阻持续的时间越长，过一段时间，欧姆表会显示一个较高的阻值但不是无穷。所有的电解电容都有漏电，在电容量很大时更明显，一个大的电容可能显示的漏电阻为100kΩ，在电源中漏电阻一般不要紧。在其他地方如一个电子电路中，较小电容器同样的漏电可能会造成麻烦。 电源低输出电压的现象可能由以下造成： 1.过量负载电流（过载） 2.低输入电源电压 3.浪涌限制电阻损坏 4.滤波电容器损坏 5.变压器损坏 电源通常是电子系统中的一部分，系统其他部分损坏后需要从电源得到过量电流，这种过载经常会使电源输出电压下降，可能电源本身没什么问题。当电源电压很低时首先确定电流正常是一个好办法，这是检修时要求测量电流的一个例子。 如果负载正常，那么要检查电源自身，一些可能使图9－35所示的半波倍压器产生低输出电压的损坏是： 1.RS值增加 2.C1损失很多容量 3.C2损失很多容量 4.整流器损坏 5.低的交流电源电压 低的输出电压可能伴随着纹波出现。例如，假设图9－36所示的C1损失了很多容量，这会使没稳压的输出下降而且会使纹波电压上升，稳压后的输出有时也会显示这种现象。这取决于齐纳电压值，电源负载，C1的损坏程度等等。电源的过载会增加纹波，这就需要测量电流。 过量的纹波经常由于滤波器电容损坏引起，一些技术人员用夹子将测试电容引线和被他们怀疑的那个电容并联。这样使原来电容断开或容量很低电路恢复正常工作。做这种实验时要非常小心。记住，电源可以储存很大的电量。一定要用看清测试电容的极性，如果测试证实电容损坏，必须把它从电路中拆除，在原来位置上焊一个新电容，坏电容继续留在电路中是一种错误的做法。 最后一种电源现象是输出电压过高，通常这是由低负载电流引起的。问题不在电源而在电路的其他地方，可能是分泄电阻断路，这就减少了电源的负载而使输出电压上升。 |
