什么是感应同步器?感应同步器的结构与安装

感应同步器原理同旋转变压器，其输出电压随被测直线位移或角位移而改变。

感应同步器根据用途和结构特点分为直线式、旋转式两类。直线式由定尺和滑尺组成，用以测量直线位移，用于全闭环伺服系统；旋转式由定子和转子组成，用以测量旋转角度，用于半闭环伺服系统。

1、感应同步器的结构

1）直线感应同步器

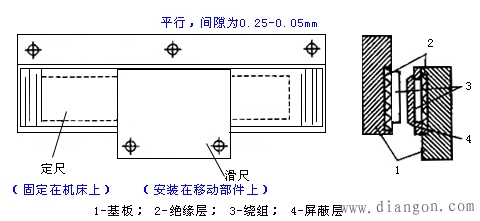

1-基板； 2-绝缘层；3-绕组；4-屏蔽层

直线感应同步器由定尺和滑尺组成。定尺和滑尺的基体通常采用厚度为10mm、与机床床身材料的热膨胀系数相近的钢板或铸铁制成，以减小与机床的温度误差。

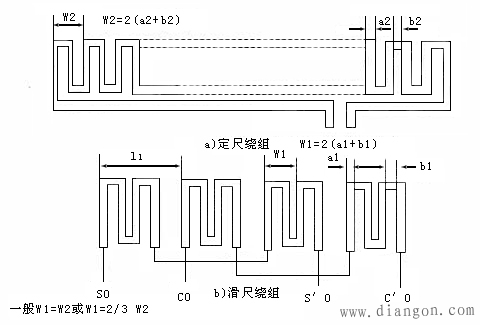

平面绕组为铜箔，通常采用厚度为0.05mm或0.07mm的纯铜箔，用绝缘粘结剂将铜箔热压粘结在基体上，经精密的照相腐蚀工艺制成所需印刷绕组形式。

在定尺绕组表面上涂上一层耐切削液的清漆涂层作为保护层，以防止切削液的飞溅影响。在滑尺绕组表面上贴一层带塑料薄膜的绝缘铝箔，以防止在感应绕组中因静电感应产生附加的容性电势。

“节距”是衡量感应同步器精度的主要参数。标准感应同步器定尺长250mm，滑尺长100mm，节距为2mm。

当需要增加测量范围时，可将定尺接长。根据具体的使用情况，按照一定的步骤和要求拼接定尺，全部定尺接好后，采用激光干涉仪或量块加千分表进行全长误差测量，对超差处进行重新调整，使得总长度上的累积误差不大于单块定尺的最大偏差。

2）圆感应同步器

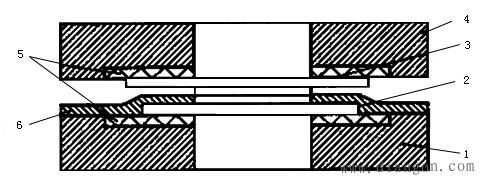

1-转子基板；2-转子绕组；3-定子绕组；4-定子基板；5-绝缘层；6-屏蔽层

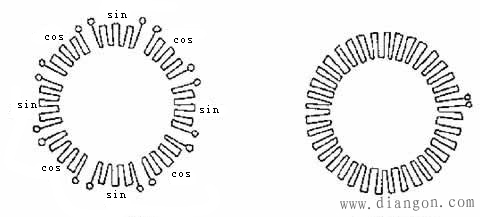

（a）定子绕组　　　　（b）转子绕组

转子绕组——连续绕组；

定子绕组——分段式、两相正交（相差90°电角度）sin绕组、cos绕组

2、感应同步器的安装

定尺安装在机床的不动部件上；滑尺安装在机床的移动部件上。为防止切屑和油污浸入，一般在感应同步器上安装防护罩。

必须保持定尺和滑尺平行、两平面的间隙约为0.25±0.05mm。保证定尺和滑尺在全部工作长度上正常耦合，减少测量误差。
