一、绕组的标记方式(又叫标号)
三相绕组的如何连接，如何标号直接影响到联结组的组别，也影响变压器的性能。
| 首端(头) |
A |
B |
C(高压边) |
|
a |
b |
c(低压边) |
| 末端(尾) |
X |
Y |
Z(高压边) |
|
x |
y |
z(低压边) |
二、高低压绕组间相电压的相位关系
三相变压器，属于一个铁心柱上绕的两个绕组，只有两个“同相”或“反相”。决定原则为绕向和标号。
 |

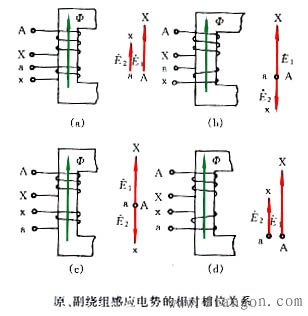

1同相
(1)绕向相同，标号相同(同相)
高压线圈电势由A到X；低压线圈电势由a到x，(图a)
(2)绕向相反，标号相反
高压线圈电势由A到X；低压线圈电势由a到x，(图d)
2反相
(1)绕向相反，标号相同
高压线圈电势由A到X；低压线圈电势由a到x，(图b)
(2)绕向相同，标号相反(图c) |
三、高低压侧线电压的相位关系---联结组
联结组关系决定原则：(1)高低压线圈的绕向；(2)高低压线圈的标号；(3)三相线圈的连接 方法(Y，YN，D，Z等)
其相位不是唯一的60°，30°，180°，还有其他90°，120°，240°等。恰好是30°的倍 数，这就启发我们找一个方法来表示。
1时钟表示法
|
|
规定：时钟的长针表示高压侧的某线电势相量(如EAB)， 时钟的短针表示低压侧对应线电势相量(如Eab)。
注意：EAB相量永远指向钟表的12∶00，可理解为相量图上 的点A为分针的轴，点B为分针的矢端；Eab相量为时针的a点指向B点的方向。此外， 联结组符号中的“Y”，“D”和“Z”分别表示高压测的三绕组联结为“星型”，“三角形”和“曲折线”接线，而“y”，“d”和“z”分别表示低压测的对应三相接线。 |
