独立电压源与独立电流源

1、独立电压源

【独立电压源的定义】一个二端元件，如果与任意电路连接时，能维持其两端电压为确定量值或确定时间函数，则称为独立电压源，前者为直流电压源，后者为交流电压源。

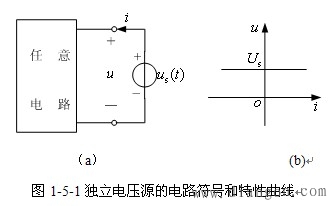

【独立电压源的定义】电路符号和直流电压源的特性如图1-5-1所示。从独立电压源的特性曲线可知，与i无关，i由外部电路决定；独立电压源为有源元件。

2、独立电流源

【独立电流源的定义】一个二端元件，如果与任意电路连接时，能向外电路提供确定量值或确定时间函数的电流，则称为独立电流源, 前者为直流电流源，后者为交流电流源。

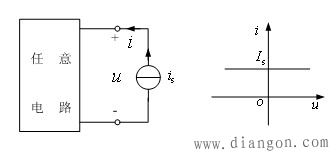

【独立电流源的电路符号】电路符号和直流电流源的特性如图2所示。从独立电流源的特性曲线可知，与u无关，u由外部电路决定，独立电流源为有源元件。

（a） (b)

图2 独立电流源的电路符号与特性曲线
