交流接触器的触头系统

两个导电元件之间的相互接触来实现导电的现象，称为电接触现象。交流接触器的触头系统的电接触方式为可分合接触，即利用触头的分合，达到断开和接通电路的目的。其触头的结构型式有桥式触头和指形触头两种，如图1。CJ0系列交流接触器触头一般采用双断点桥式触头。

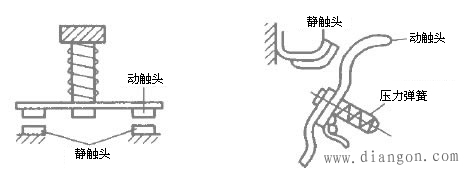

（a）双断点桥式触头　　　　　　　　　　　　　　（b）指形触头

图1 交流接触器触头结构形式

通常，交流接触器既有主触头，也有辅助触头。主触头用于通断电流较大的主电路，一般由三对常开触头组成；辅助触头用以通断电流较小的控制电路，一般由两对常开触头和两对常闭触头组成。所谓触头的常开和常闭，指电磁系统未通电动作前触头的原始状态。

常开和常闭触头是由衔铁通过杠杆驱动而产生动作的。当电磁线圈通电时，常闭触头首先断开，继而常开触头闭合；而当电磁线圈断电时，常开触头首先恢复断开，继而常闭触头恢复闭合。两种触头在改变工作状态时（即通电或断电瞬间），动作有先后之差，这个时间差很短。之所以采用这种设计，是因为在控制过程中，多数断通电的先后顺序不能反向，否则会造成短路等事故。在后面将要介绍的继电器中也存在这种规律。
