晶体三极管的参数

晶体管厂家配备了数据手册，详细描述产品的机械、热和电子方面的参数。表1就是数据手册中的一个例子，它列出了2N2222A晶体管的一些最大额定值和特征值。数据手册中还包括本章上节讨论过的特性曲线。

技术人员通常尽量用相同元件型号的三极管代替原来有缺陷的三极管。即使制造厂家不同也可认为是“等价替换”。有时找不到等价替换的元件。在这种情况下表1所示的数据是非常有用的。技术人员选择的替代品的最大额定值至少等于原来的元件。但是也必须检查晶体管的特性，尽可能地和原来相匹配。

表1 2N2222A双极型三极管选择说明:

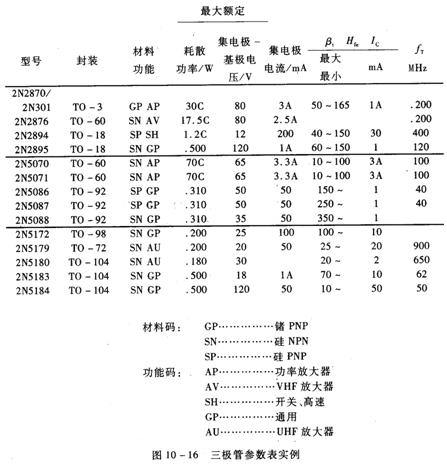

帮助技术人员了解一种特殊晶体管的方法之一是使用替代指南。这些指南不仅完全正确，而且提供了所需器件的总的完整的信息。另一个取得信息的来源是元件目录，图10－16就是元件目录中晶体管参数表的一个例子,这种参数表甚至包含了一些非注册的器件型号。注意到目录中对于每种型号的晶体管都列出相当多的信息。例如，可以看到2N5179晶体管使用的TO-72封装，是NPN型硅晶体管，用于超高频（UHF）放大器，功耗为0.2W，等等。

在一些情况下，某种晶体管的型号在任何一种可得到指南里都找不到，从原晶体管上也看不出。在这种情况下，可以使用这种类型晶体管通用类型。例如，对于小信号NPN硅晶体管来说2N2222A（或2N3904）是一种通用替代品。类似的，2N2905A（或2N3906）是PNP晶体管的一种通用替代品。在下列情况下应避免使用通用替代：

l VHF或UHF应用

l 大功率应用

l 高电压应用

替代晶体管的材料和极性必须相同。而且，必须保证大小和管脚排列必须合适，它们必须基于相同的技术。例如，本章的最后一节介绍一些不能用双极型晶体管替换的晶体管。

检查电路电压可以给出新晶体管应有的额定电压要求。检查电路电压和电流可以确定额定功率。当然，物理特性必须相似。最后，了解原来部分的功能有助于选择替代品。替代指南和目录经常以音频类型，高频类型，开关类型和其他描述方式列出晶体管。
