视频监控系统组成

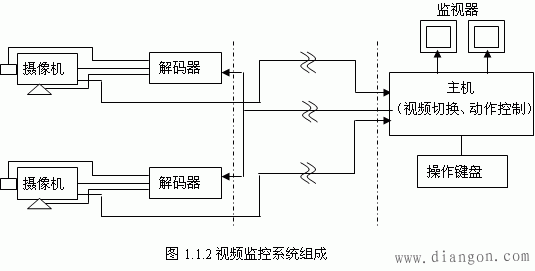

　　视频安防监控系统一般由前端、传输、控制及显示记录四个主要部分组成。前端部分包括一台或多台摄像机以及与之配套的镜头、云台、防护罩、解码驱动器等；传输部分包括电缆和/或光缆，以及可能的有线/无线信号调制解调设备等；控制部分主要包括视频切换器、云台镜头控制器、操作键盘、种类控制通信接口、电源和与之配套的控制台、监视器柜等；显示记录设备主要包括监视器、录像机、多画面分割器等。
　　

　　（1）前端摄像机部分
　　前端摄像机部分包括摄像机、镜头、防护罩、云台和解码器等，摄像部分是整个监控系统的前端，也是整个系统的眼睛，作用是将所监视目标的光信号变为电信号。摄像机安装在某个监控点上，视场角覆盖整个被监视区域。如果监视区域较大，可以在摄像机上安装变焦镜头，使摄像机能够观察的距离更远更清楚；也可以把摄像机安装在电动云台上，通过控制台的控制，可以使云台带动摄像机作水平和垂直方向的转动，从而使摄像机能够覆盖的角度和面积最大。
　　由于摄像部分是整个监控系统的最前端，监视场所的情况是由它把监视的内容编程图像信号传送到控制中心的监视器上，所以摄像部分是系统的原始信号源。因此摄像部分及其产生的图像信号的质量影响着整个系统的质量，也是影响系统噪声的最大因素，所以选择和处理摄像部分至关重要。
　　（2）传输部分
　　传输部分是系统的信号通路，传输的信号包括图像信号、控制中心通过控制台对摄像机等前端设备进行控制的信号。主要传输的内容是图像信号，要求在图像信号经过传输系统后，不产生明显的噪声以及色度信号和亮度信号的失真，保证原始图像信号的清晰度和灰度等级没有明显下降等。这就要求传输系统在衰减、噪声引入、幅频特性和相频特性方面都有较好的性能。
电视监控系统中传输方式的确定，主要根据传输距离的远近、摄像机的多少而定。传输距离较近时，采用视频基带传输方式；传输距离较远时，采用射频有线传输方式或光纤传输方式。
　　1）视频基带传输方式
　　视频基带传输方式适用于近距离传输，优点是传输系统简单、失真小、附加噪声低，不需要增加设备，直接从摄像机到控制台之间传输电视图像信号。

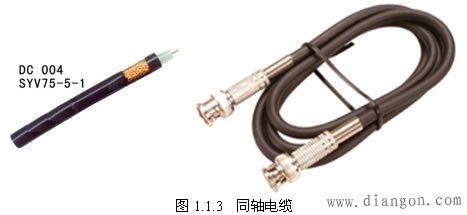

　　传输线选用同轴电缆，型号为SYV-75-5、SYV-75-7、SYV-75-9，如图所示：
　　

　　S 代表射频同轴电缆；Y 代表聚乙烯(PE)绝缘；V 代表聚氯乙烯(PVC)护套；75代表特性阻抗75欧姆；5代表绝缘外经的近似值。SYV成为视频电缆。
　　一般而言，室外线路，宜选用外导体内径为9mm的同轴电缆，采用聚乙烯外套。室内距离不超过500m时，宜选用外导体内径为7mm的同轴电缆，且采用防火的聚氯乙烯外套；终端机房设备间的连接线，距离较短时，宜选用外导体内径为3mm或5mm，且具有密编铜网外导体的同轴电缆。

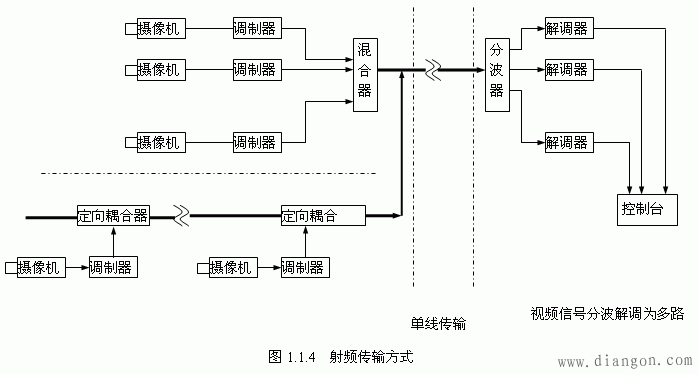

　　2）射频传输方式

　　① 调制器：调制器输入端接收摄像机输出的视频信号，调制器的输出端输出经过调制的射频信号。调制器的作用是将视频信号变为特定频道的射频信号。
　　② 混合器：混合器由多个信号输入端，一个混合后的输出端；混合器是将调制到不同频道上的各路电视信号经过混合器混合成为一路信号，在一条射频同轴电缆上传输。
　　有时候，可以用定向耦合器取代混合器，将某路视频信号混合到射频传输电缆上。
　　③ 分波器：分波器把电缆传输来的多频道射频信号分开，送入解调器中解调出对赢得视频信号
　　④ 解调器：解调器将来自传输干线上的各路射频电视信号解调还原为视频电视信号，把这些信号送入监控系统控制中心。每个解调器解调一路视频信号。
