集成A/D转换器

　　1．A/D转换器的功能

　　模/数转换器简称A/D转换器或ADC（Analog to Digital Converter），其功能是把模拟信号转换成数字信号。将模拟信号转换成数字信号包括采样、保持和量化、编码两大步骤，A/D转换器主要完成量化编码功能。

　　2．A/D转换器的类型

　　最常用的A/D转换器有并行比较型、逐次比较型和双积分型等类型。

　　并行比较型：由电阻分压器、电压比较器、数码寄存器及编码器4个主要部分组成。其特点是速度快、电路较复杂。适合于要求转换速度高而分辨率较低的情况。

　　逐次比较型：由电压比较器、逻辑控制器、D/A转换器和数码寄存器4个主要部分组成。其特点是转换速度较快、分辨率高。

　　双积分型：由积分器、检零比较器、时钟控制门和计数器几个主要部分组成。其特点是精度高、抗干扰能力强，但速度较慢。

　　3．A/D转换器的主要参数

　　衡量A/D转换器性能的主要技术参数有分辨率、相对精度和转换时间。

　　4．典型芯片及应用

　　（1）典型芯片

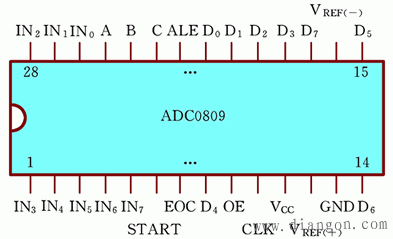

　　集成A/D转换器ADC0809是一种常用的芯片。ADC0809是采用CMOS工艺制成的逐次比较型A/D转换器，采用28引脚双列直插式封装；分辨率为8位，转换时间为100μs，相对精度为±1LSB。该芯片的引脚排列如图1所示。

图1

　　该芯片共有28条引线，其中14条输入线，10条输出线，2个参考电压端，1个电源端和1个地端。输入包括模拟电压输入端IN0～IN7，通道选择端A、B、C，地址允许锁存信号ALE，启动转换信号START，时钟输入CLK；输出包括数据输出端D7～D0，输出允许端OE，转换结束信号EOC。

　　（2）应用

　　A/D转换器广泛应用于I/O接口电路及数字化仪表中。
