单、双向晶闸管功率模块的测试方法

（1）晶闸管外形及原理、符号图

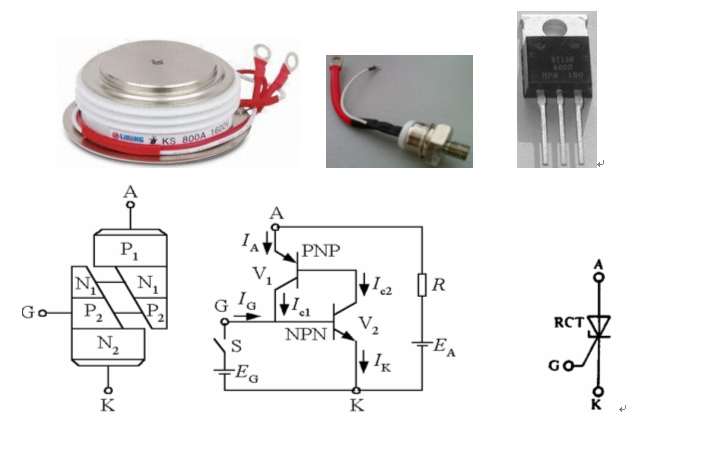

图1、单向晶闸管外形及原理与符号图

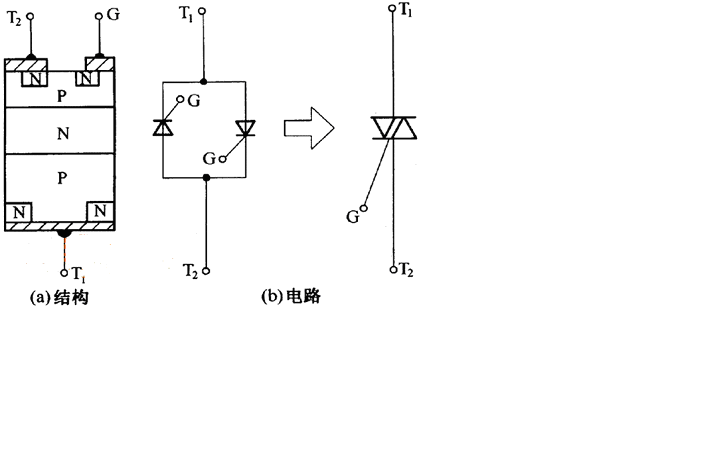

图2、双向晶闸管原理与符号

单、双向晶闸管虽然在结构和原理上稍有不同，但测试方法是一样的，而且大功率模块，为单向晶闸管。对晶闸管模块，完全可以在线检修其好坏。

（2）测试方法

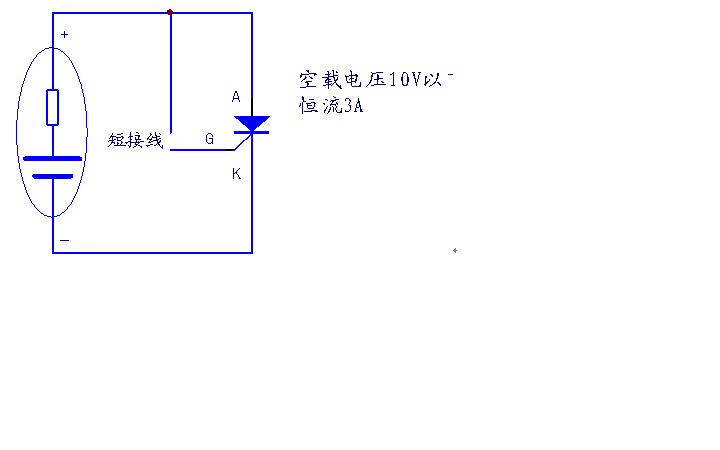

图3 晶闸管测试连线示意图

晶闸管的导通管压降约为1V，触发电压一般在1~4V以内，因而可将恒压源空载电压调至10V以下，如6V，恒定电流根据所测试器件的功率而定，对于功率模块，可送入3A左右的电流。

将红夹子接晶闸管的阳极，黑夹子接阴极，用导线短接一下A、G极，此时显示晶闸管导通电压降和导通电流值。注意，测量塑封小功率晶闸管时，可送入百毫安级电流，测试时间不要太长，以免过热烧毁。测试大功率模块时，可送入较大测试电流。

若出现不能触发，或导通压降太大的现象，说明晶闸管性能变差或损坏。

测量双向晶闸管的方法，与图7连线方式是一样的。
