ispLSI器件的结构

　　ispLSI（在系统编程大规模集成）逻辑器件具有集成度高、速度快、可靠性好、灵活方便等优点，能满足在高性能系统中实现各种复杂逻辑功能的需要，被广泛应用于数据处理、图形处理、空间技术、军事装备及通信、自动控制等领域。

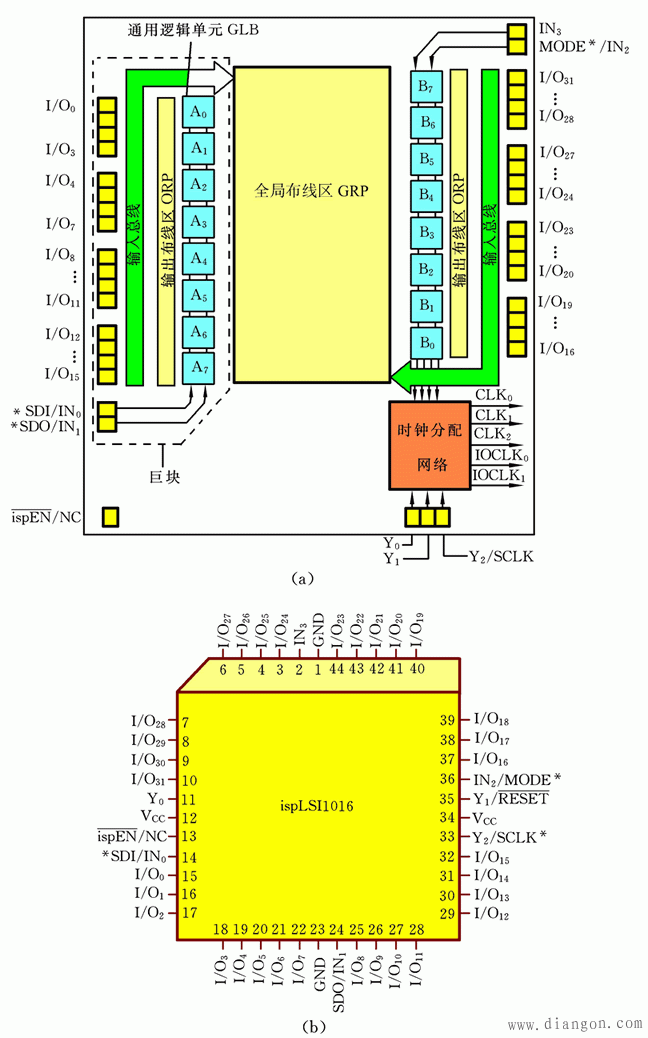

　　ispLSI逻辑器件是基于与、或阵列结构的复杂PLD产品。芯片由全局布线区、通用逻辑块、输出布线区、输入/输出单元、巨块输出使能控制电路、时钟分配网络等主要功能块组成。典型器件ispLSI1016功能框图和引脚排列图分别如图1（a）和（b）所示。

图1

　　ispLSI1016芯片共有44个引脚，其中38个I/O引脚；集成密度为2000等效门，每片含64个触发器和32个锁存器；最高工作频率为110MHz。
