可靠性编码

　　可靠性编码的作用是为了提高系统的可靠性，格雷（Gray）码和奇偶检验码（Parity Check Code）两种简单的可靠性编码。

　　1．格雷码

　　（1）特点

　　任意两个相邻数的格雷码仅有一位不同。这一特点可以减少代码在形成或按序变化时所产生的错误。

　　（2）格雷码与二进制数之间的转换

　　典型格雷码与普通二进制数之间的转换规则如下：

　　设二进制码为B=B_n-1B_n-2…B_{i 1}B_i…B₁B₀，与其对应的格雷码为G=G_n-1G_n-2…G_{i 1}G_i…G₁G₀，有：

　　二进制数转换成格雷码：G_n-1＝B_n-1

　　　　　　　　　　　　　G_i＝B_{i 1}B_i　　　　　　i＝0～n-2

　　例如，二进制码10110100对应的格雷码为11101110，转换方法如下：

　　

　　格雷码转换成二进制数：B_n-1＝G_n-1

　　　　　　　　　　　　　B_i＝B_{i 1}G_i　　　　　　i＝0～n-2

　　转换方法类似。

　　2．奇偶检验码

　　奇偶检验码主要用于检查信息在传送过程中是否产生错误。它由n位信息位加1位检验位组成。

　　（1）编码规则

　　奇偶检验码分为奇检验和偶检验两种编码方式。若采用奇检验，则检验位的取值应使整个代码中含“1”的个数为奇数；若采用偶检验，则检验位的取值应使整个代码中含“1”的个数为偶数。

　　（2）检验原理

　　在发送端对n位信息进行编码，产生1位检验位，形成n 1位代码发往接收端；在接收端检测n 1位代码中含“1”的个数是否与约定的编码规则相符，若相符则判定为正确，否则判定为错误。工作原理如图1所示。

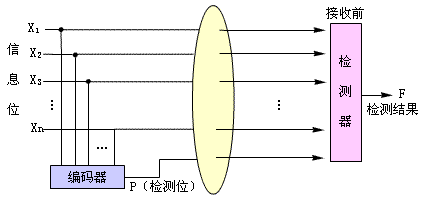

图1 奇偶检验码的工作原理

　　奇偶检验码的优点是编码简单，相应的编码电路和检测电路也简单。但它存在两点不足：一是发现错误后不能对错误定位，所以在接收端不能对错误进行纠正；二是只能发现单错，不能发现双错。
