摄像机的安装和调试

　　监控系统中使用的摄像机主要是CCD摄像机。摄像机是摄像机和镜头的总称，根据被摄目标物体的大小和摄像机与物体的距离，通过计算得到镜头焦距来确定镜头，所以镜头都是依据实际情况而定的。
　　（1）CCD摄像机工作方式

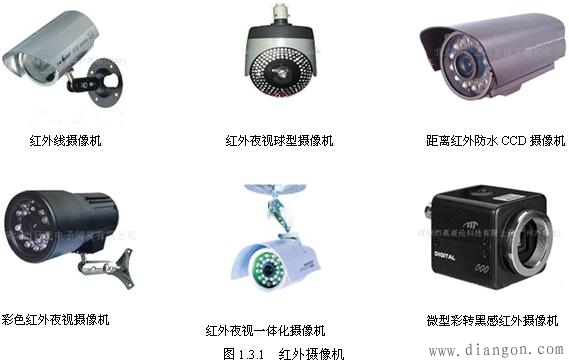

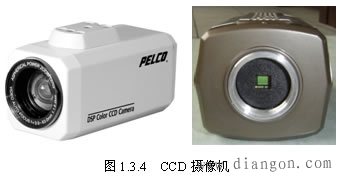

　　CCD Charge Coupled Device(电荷耦合器件)是一种特殊半导体器件，被摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例电荷，各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号输出。视频信号连接到监视器或视频机的视频输入端便可以看到与原始图像相同的视频图像。
　　
　　（2）CCD彩色摄像机的主要技术指标
　　1）CCD尺寸（摄像机靶面大小）。
　　多为1/2英寸、1/3英寸、1/4英寸和1/5英寸
　　2）CCD像素数
　　CCD由面阵感光元素组成，每一个元素称为像素，像素越多，分辨率越高，图像越清晰。38万像素以上为高清晰度摄像机。CCD像素数有的给出水平及垂直方向的像素数，如500（高）*582（宽），有的给出两者乘积值，如30万像素。对于一定尺寸CCD芯片，像素数越多每一个像素单元面积越小，由该芯片构成摄像机的分辨率越高。
　　3）水平分辨率
　　水平分辨率是衡量摄像机优劣的一个重要参数，当摄像机摄取等间隔排列的黑白相间条纹时，在监视器上能够看到线数最多。分辨率不仅与CCD和镜头有关，还与摄像机电路通道频带宽度直接有关，通常规律是1MHz的频带宽度相当于清晰度为80线。

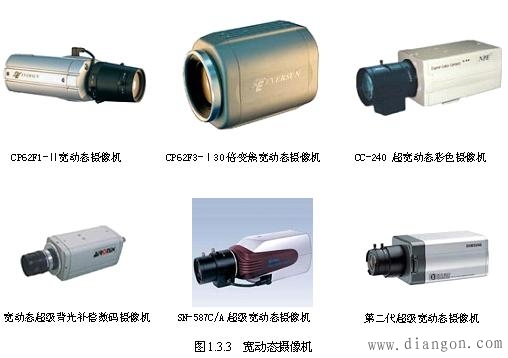

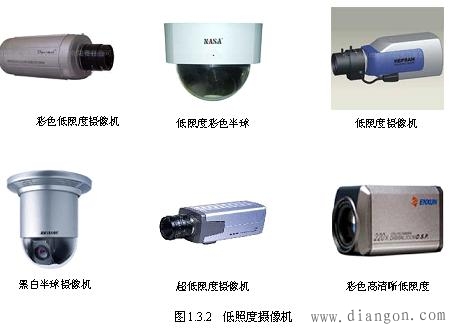

　　4）灵敏度
　　也称最小照度，是CCD对环境光线的敏感程度，即CCD正常成像时所需要最暗光亮度。照度单位是LUX，数值越小，表示需要的光亮度越小，摄像机越灵敏。月光级或星光级等高敏感度摄像机可工作在很暗的条件下，2~3LUX属一般照度。
　　5）扫描制式
　　扫描制式，有PAL制和NTSC制之分。
　　6）摄像机电源
　　摄像机电源，交流有220V、110V、24V，直流为12V或9V。
　　7）信噪比
　　是信号对于噪声的比值取对数后乘以20，单位为分贝（dB）。一般摄像机给出的信噪比值均是在AGC（自动增益控制）关闭时的值，因为当AGC接通时，会对小信号进行提升，使得噪声电平也相应提高。CCD摄像机的信噪比的典型值一般为45~55dB。
　　8）视频输出
　　视频输出多为1Vp-p、75Ω，均采用BNC接头。
　　9）镜头安装方式
　　镜头安装方式，有C和CS方式，两者间感光距离不同。
　　（5）CCD彩色摄像机可调功能
　　CCD彩色摄像机除了上面介绍的基本参数外，还有一些可调功能，如同步方式选择、自动增益控制、背光补偿、电子快门、白平衡、色彩调整等。
　　1）同步方式的选择
　　有三种同步方式：外同步、内同步，电源同步供选择。
　　2）自动增益控制
　　所有摄像机都有信号放大电路，如果在微光下适当的放大可以相对提高清晰度，如果在光亮的环境中放大可能造成过载，造成信号畸变，需要有自动增益控制（AGC）电路来探测信号电平，适当开关AGC，使得摄像机在较宽动态范围内工作。即在低照度时自动增加摄像机灵敏度，提高图像信号强度获得清晰图像。
　　3）背光补偿
　　也称逆光补偿，通常摄像机AGC工作点由整个视场内容平均值决定。在视场中有很亮背景区和一个很暗前景区情况下，AGC对于前景区不合适。如果此时背光补偿开启时，摄像机只根据视场中一个子区域确定AGC工作点，如果前景目标恰好在此子区域内，将有效改善前景目标可视性。
　　4）电子快门
　　电子快门控制摄像机CCD累积时间，当电子快门关闭时，对于PAL摄像机，则为1/50秒。当摄像机的电子快门打开时，对于PAL型摄像机，其电子快门则覆盖从1/50秒到1/10000秒的范围。当电子快门速度增加时，聚焦在CCD上的光减少，结果将降低摄像机的灵敏度，同时对于观察运动图像时候，较高快门速度会产生一个“停顿动作”效应，增加了摄像机动态分辨率。
　　5）白平衡
　　白平衡用于彩色摄像机，使摄像机图像能精确反映景物状况。可以分为手动白平衡和自动白平衡两种方式。自动白平衡又分成连续方式和按钮方式两种。
　　自动白平衡的连续方式：白平衡设置将随着景物色彩温度改变连续调整，范围为2800－6000K。这种方式对于景物色彩温度在拍摄期间不断改变的场合是最适宜的，使色彩表现自然，但景物几乎没有白色时，连续白平衡不能产生最佳彩色效果。
　　自动白平衡的按钮方式：先将摄像机对准诸如白墙、白纸等白色目标，然后将自动方式开关从手动拨到设置位置，静止几秒钟，或者至图像呈现白色，在白平衡被执行后，将自动方式开关拨回手动位置以锁定该白平衡的设置，此时白平衡设置将保持在摄像机的存储器中，直至再次执行被改变为止，其范围为2300－10000K，在此期间，即使摄像机断电也不会丢失该设置。
