现场可编程门阵列（FPGA）的基本原理

FPGA由可编程逻辑块（CLB）、输入/输出模块（IOB）及可编程互连资源（PIR）等三种可编程电路和一个SRAM结构的配置存储单元组成。CLB是实现逻辑功能的基本单元，它们通常规则地排列成一个阵列，散布于整个芯片中；可编程输入/输出模块（IOB）主要完成芯片上的逻辑与外部引脚的接口，它通常排列在芯片的四周；可编程互连资源（IR）包括各种长度的连线线段和一些可编程连接开关，它们将各个CLB之间或CLB与IOB之间以及IOB之间连接起来，构成特定功能的电路。

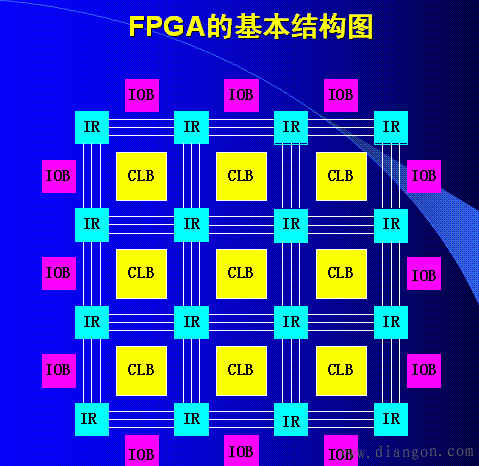

FPGA的基本结构图

1．可编程逻辑块（CLB）
CLB主要由逻辑函数发生器、触发器、数据选择器等电路组成
2．输入/输出模块（IOB）
IOB主要由输入触发器、输入缓冲器和输出触发/锁存器、输出缓冲器组成，每个IOB控制一个引脚，它们可被配置为输入、输出或双向I/O功能。
3．可编程互连资源（PIR）
PIR由许多金属线段构成，这些金属线段带有可编程开关，通过自动布线实现各种电路的连接。实现FPGA内部的CLB和CLB之间、CLB和IOB之间的连接。
XC4000系列采用分段互连资源结构，按相对长度可分为单长线、双长线和长线等三种。
